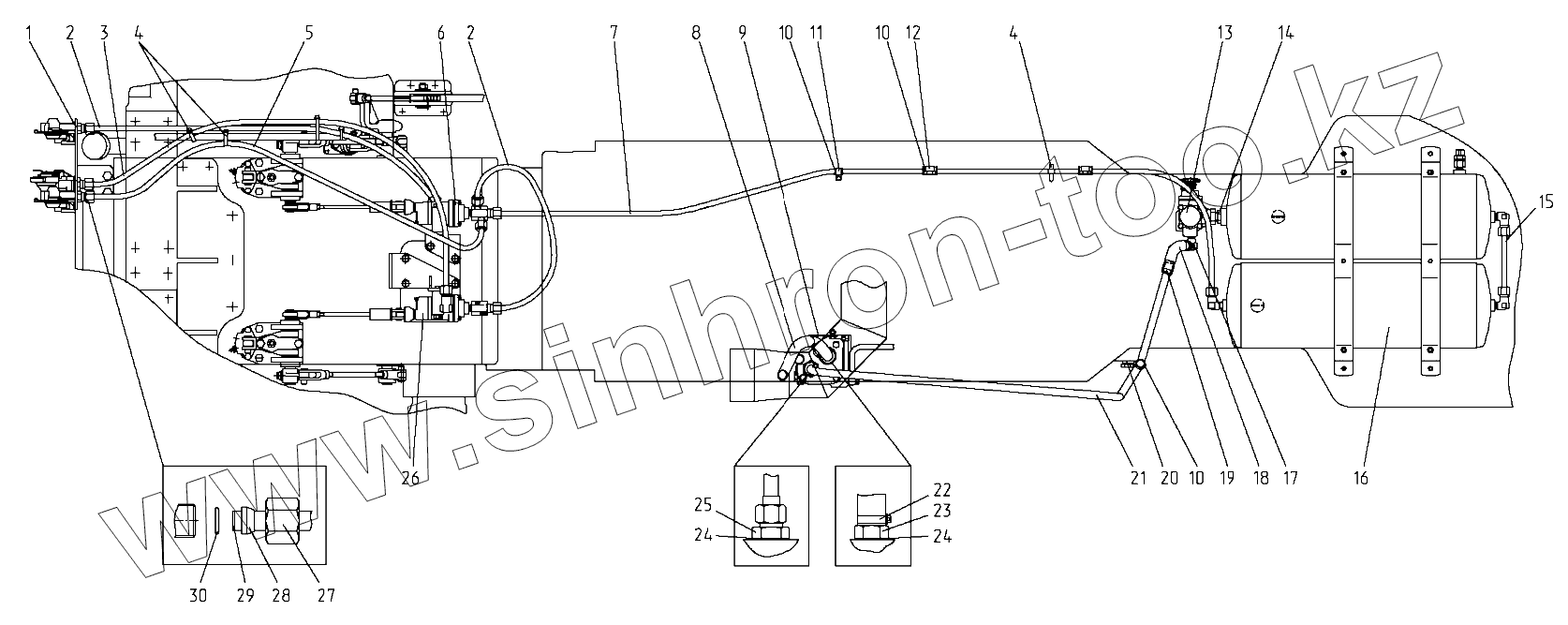

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Пневмопривод тормозов прицепа (комбинированный)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

10

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1021-3506020-02	1021-3506020-02		Трубопровод
3022-3506705-01	3022-3506705-01		Пневмопривод
2522-3506050	2522-3506050		Трубопровод
2822ДЦ-3506020	2822ДЦ-3506020		Трубопровод
3520-3506020	3520-3506020		Трубопровод
1025-3506560-01	1025-3506560-01		Трубопровод
1	3520-3506710		Головка соединительная
2	1021-3506021-02		Трубка
3	1025-3506561-01		Трубка
4	80-3723045-01		Манжета
5	3520-3506021		Трубка
6	3520-3514005		Кран тормозной
7	2822ДЦ-3506021		Трубка
8	2822ДЦ-3506016		Шланг
9	П80-4607013-01		Хомут
10	70-3506027		Втулка
11	1321-8700031		Хомут
12	70-4802045		Кляммер
13	80-3512010		Регулятор давления
14	80-3512006		Контргайка
15	2522-3506051		Трубка
16	3022-3513105		Установка баллонов
17	2022Д-3506015		Угольник
18	2822ДЦ-3506023		Шланг
19	5000.02		Хомут с червячной резьбой 16-27
20	2822ДЦ-3506017		Скоба
21	2822ДЦ-3506010		Трубопровод
22	5000.04		Хомут
23	2022Д-3506030		Штуцер
24	80-1702098		Шайба
25	2022Д-3506022		Штуцер
26	2822-3514005		Кран тормозной
27	1522-3506023		Гайка
28	1522-3506024		Муфта
29	1522-3506022		Нипель
30	012-015-19-2-4		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
