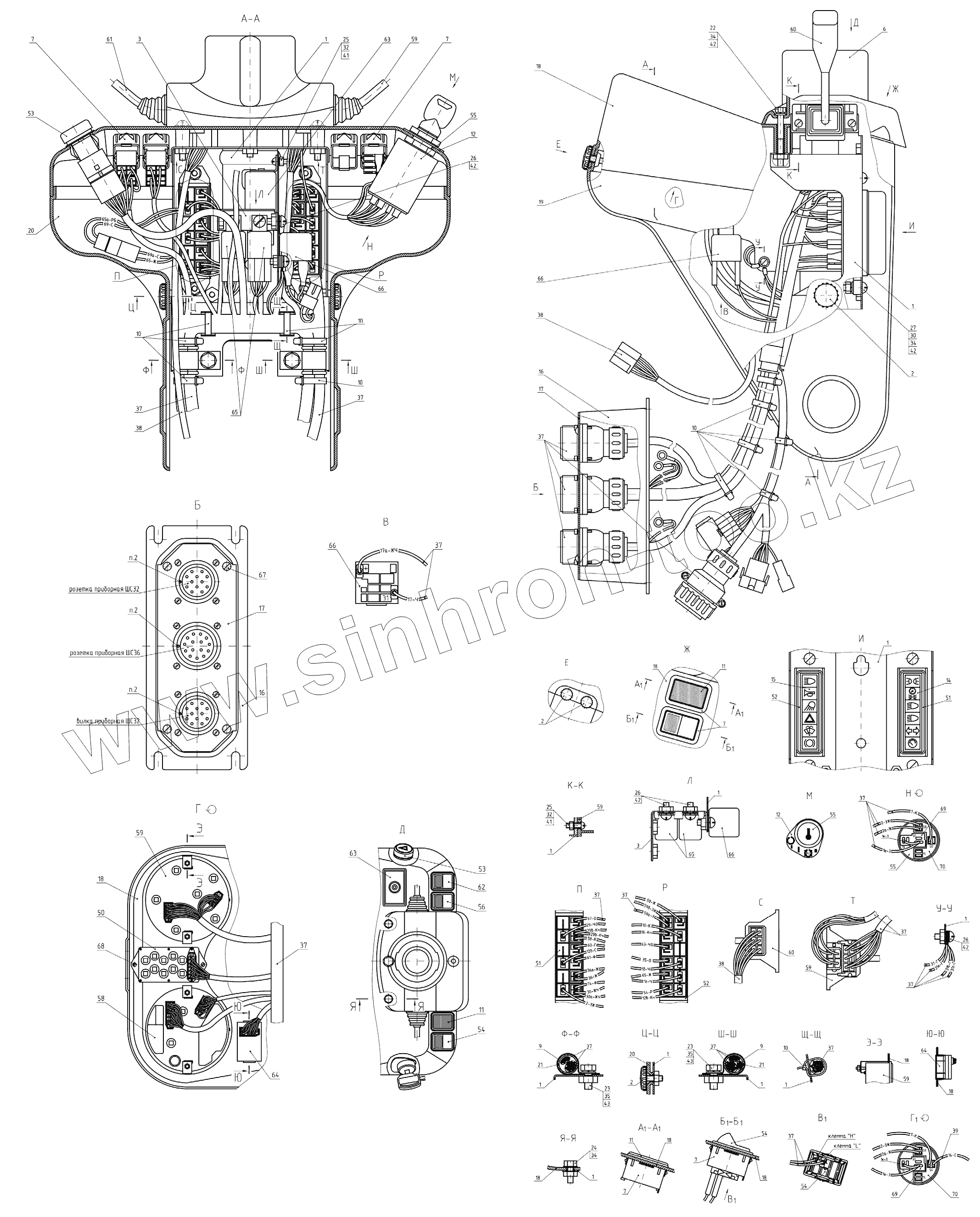

Каталог запасных частей к технике: МТЗ 2122.3/2122.4. Щиток приборов 925-3805110-03
1
1
1
1
1
1
1
1
1
1
1
2
2
2
3
3
6
7
7
7
7
7
9
9
10
10
10
10
10
11
11
11
12
12
14
15
16
16
17
17
18
18
18
18
18
18
18
18
19
20
20
21
21
22
23
23
24
25
25
26
26
26
27
30
32
32
34
34
34
35
35
37
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
41
41
42
42
42
42
42
43
43
50
51
51
52
52
53
53
54
54
54
55
55
55
56
58
59
59
59
59
59
60
60
61
62
63
63
64
64
65
65
66
66
66
66
67
68
69
69
70
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 925-3805110-03 | 925-3805110-03 | Щиток приборов | |
| 1 | 822-3805050 | Основание | |
| 2 | 80-3805065 | Винт | |
| 3 | 822-3805075 | Кронштейн | |
| 6 | 822-3709124-Б | Чехол | |
| 7 | 5336-3710015 | Рамка выключателя | |
| 9 | 922-3723044 | Хомутик | |
| 10 | 80-3723045 | Манжета | |
| 11 | 80-3801327 | Заглушка | |
| 12 | 822-3805013-01 | Табличка | |
| 14 | 822-3805026-Б | Табличка | |
| 15 | 822-3805027-Б | Табличка | |
| 16 | 822-3805072 | Кронштейн | |
| 17 | 822-3805073-Б | Кронштейн | |
| 18 | 923-3805121 | Панель | |
| 19 | 822-3805161 | Боковина | |
| 20 | 822-3805162 | Боковина | |
| 21 | ППР-50-01 | Профиль | |
| 22 | БолтМ6-6gх60.88.35.019 | Болт | |
| 23 | БолтМ8-6gх20.88.35.019 | Болт | |
| 24 | БолтМ6-6gх16.88.35.019 | Болт | |
| 25 | ВинтВ.М5-6gх16.58.019 | Винт | |
| 26 | ВинтВ.М6-6gх16.58.019 | Винт | |
| 27 | ВинтВ.М6-6gх20.58.019 | Винт | |
| 30 | ГайкаМ6-6Н.6.019 | Гайка | |
| 32 | ГайкаМ5-6Н.6.019 | Гайка | |
| 34 | ШайбаС6.01.019 | Шайба | |
| 35 | ШайбаС8.01.019 | Шайба | |
| 37 | 925-3724390-Б | Жгут | |
| 38 | 822-3724010-Б | Жгут | |
| 41 | Шайба5Т | Шайба | |
| 42 | Шайба6Т | Шайба | |
| 43 | Шайба8Т | Шайба 8Т | |
| 50 | 3803.20 | Блок контрольных ламп | |
| 51 | БП-1-01 | Блок предохранителей | |
| 52 | БП-2-01 | Блок предохранителей | |
| 53 | 3710.10 | Выключатель аварийной сигнализации | |
| 54 | 3710.55 | Выключатель «массы» | |
| 55 | 14.0313.0000 | Выключатель стартера | |
| 56 | 3710.30 | Выключатель фар рабочих | |
| 58 | 3813.35 | Индикатор комбинированный | |
| 59 | 3813.40 | Пульт управления | |
| 60 | ПКП-1А | Переключатель подрулевой | |
| 61 | ПКП-3А | Переключатель стеклоочистителя | |
| 62 | 3709.20 | Переключатель света | |
| 63 | 3747.10 | Прерыватель указателей поворота | |
| 64 | 3813.40 | Пульт управления | |
| 65 | 752.3777.000-10 | Реле | |
| 66 | 733.3747 | Реле | |
| 67 | Шуруп4х10.019 | Шуруп 4х10.019 | |
| 68 | Шуруп4х16.019 | Шуруп 4х16.019 | |
| 69 | ХЕ0801737 | Колодка | |
| 70 | ХЕ0801738 | Колодка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
