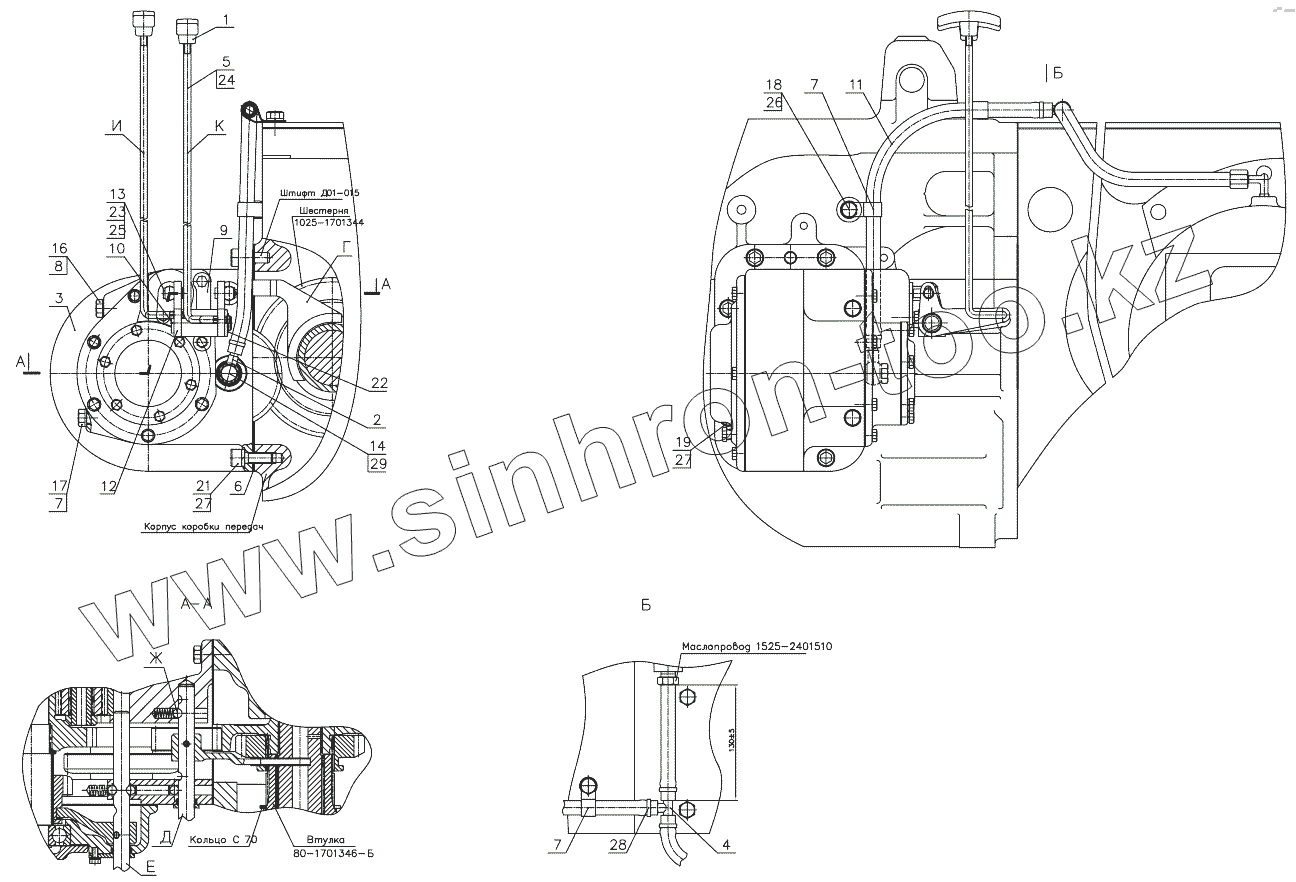

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Установка ходоуменьшителя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

9

10

11

12

13

14

16

17

18

19

21

22

23

24

25

26

27

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1523-1706000	1523-1706000		Установка ходоуменьшителя
1	50-1310136-А		Рукоятка
2	Ф80-3407720		Маслопровод
3	1025-1706020		Ходоуменьшитель
4	3022-4607120		Тройник
5	1523-1716001		Тяга
6	50-1701456-А		Прокладка
7	70-4802043		Кляммер
8	85-1702051		Шайба
9	1025-1716011		Кронштейн
10	1025-1716012		Палец
11	1221 В-4216014		Рукав
12	2022-1716013		Рычаг
13	2022-1716016		Палец
14	Д18-051		Болт
16	Болт М12-6дх180.58.019		Болт
17	Болт М12-6дх200.58.019		Болт
18	Болт М10-6дх25.88.35.019		Болт
19	Болт М12-6дх35.88.35.019		Болт
21	Винт М12-6дх35.88.35.019		Болт
22	Кольцо С16		Кольцо
23	Шплинт 2х12.019		Шплинт
24	Шплинт 3,2х18.019		Шплинт
25	Шайба С.8.01.019		Шайба
26	Шайба 10.ОТ		Шайба
27	Шайба 12.ОТ		Шайба
28	5000.01		Хомут
29	4600.18		Шайба РМ14
