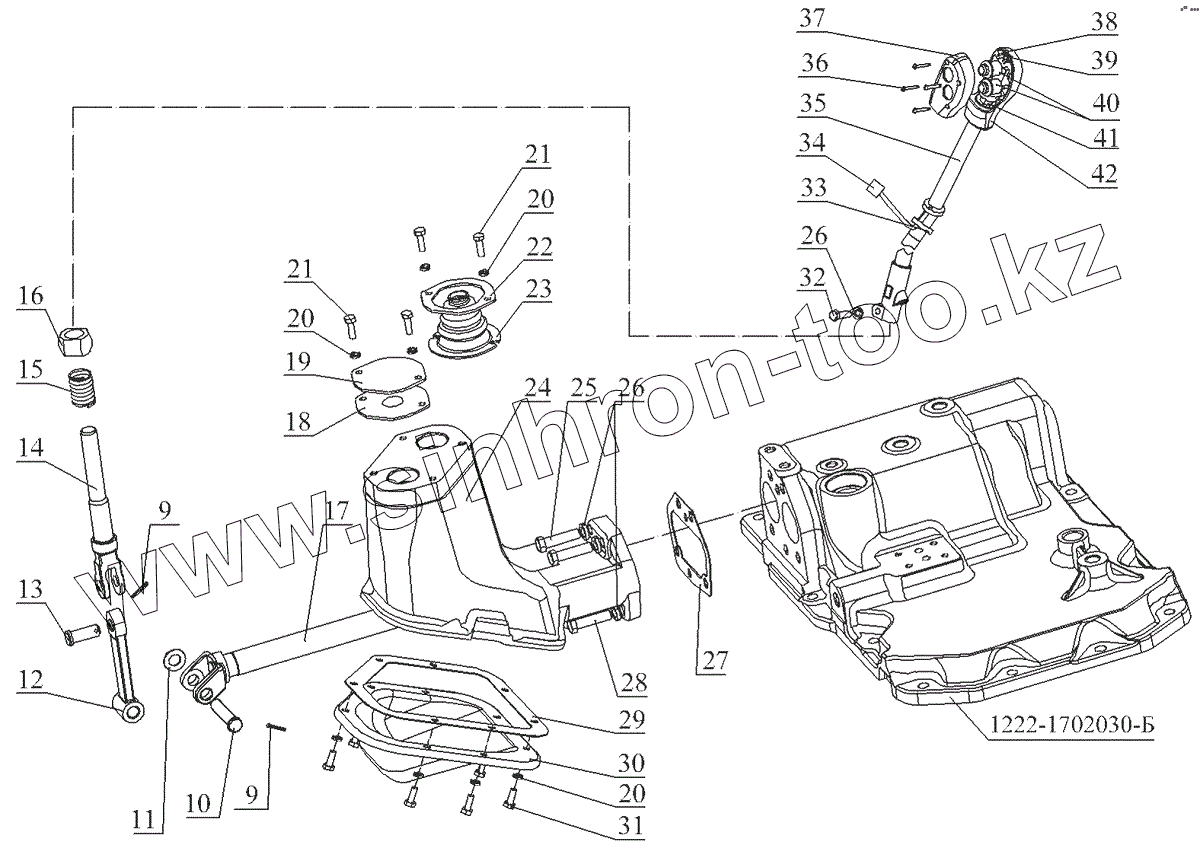

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Механизм управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
2025-1702010 2025-1702010 Механизм управления
1 1222-1702093 Рычаг
2 Шпонка 6х10 Шпонка
3 85-1702055 Рычаг
4 80-1702108 Болт
5 1,6-О-С Проволока
6 1222-1702052 Кулиса
7 80-3401013 Шайба
8 Болт М10-6дх20.88.35.019 Болт
9 Шплинт 3,2х18.019 Шплинт
10 Палец12х55 Палец
11 85-4619014 Шайба
12 80С-1702073 Рычаг
13 Палец 12х32 Палец 12х32
14 80С-1702074 Вилка
15 77.37.117 Пружина
16 142-1702032 Сфера
17 80С-1702060 Вал
18 80-1702097 Прокладка
19 80-1702096 Крышка
20 Шайба 6Т Шайба 6Т
21 Болт М6-6дх20.88.35.019 Болт
22 80С-1702075 Шайба
23 55-47-569-А Чехол
24 80-1702078-А Корпус
25 Болт М10-6дх40.88.35.019 Болт
26 Шайба 10.ОТ Шайба
27 80C-1702066 Прокладка
28 Болт М10-6дх35.88.35.019 Болт
29 80-1702068 Прокладка
30 80-1702067 Крышка
31 Болт М6-6дх16.88.35.019 Болт
32 Болт М10-6дх30.88.35.019 Болт
33 80-3723045 Манжета
34 1221-3724925-А Жгут
35 1222-1702610-А1 Рычаг
36 Винт 4х30 Винт
37 75-1702502 Крышка
38 АЛ 307 НМ Светодиод
39 АЛ 307 КМ Светодиод
40 ВК 12-1 Выключатель
41 Гайка М12х1,25-6Н.6.019 Гайка
42 75-1702505 Рукоятка
43 Шайба 16.ОТ Шайба
44 1222-1702096-Б Ось
45 Шплинт 3,2х25.019 Шплинт
46 Шайба С.16.01.019 Шайба
47 2102-4216110-Б Цилиндр
48 ГайкаМ10-6Н.04.019 Гайка
49 2022-1702094 Шпилька
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
