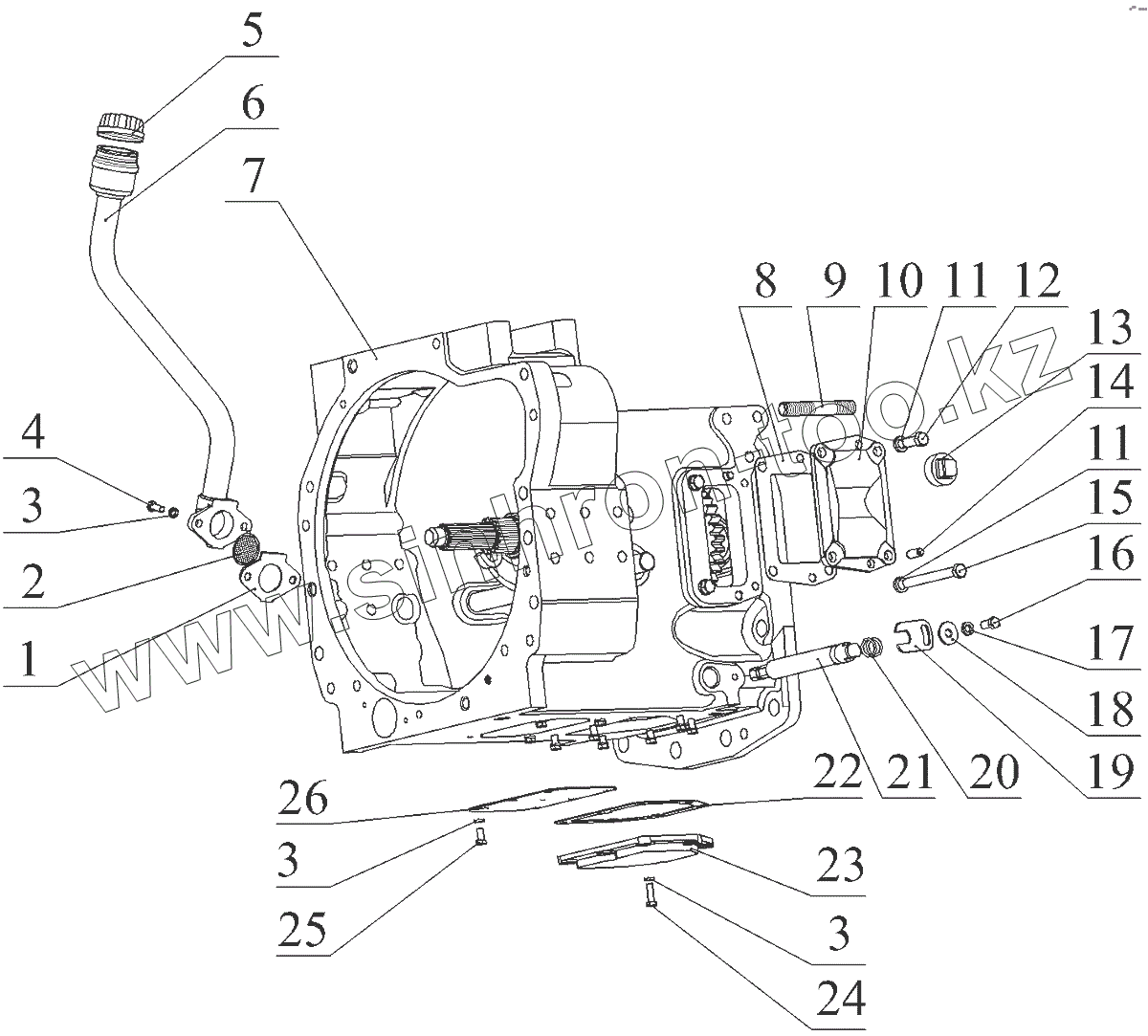

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Корпус сцепления
1
2
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1601300-А | 1522-1601300-А | Горловина заливная | |
| 2125-1600010-01 | 2125-1600010-01 | Корпус сцепления | |
| 80-1601070 | 80-1601070 | Шестерня с кольцом и подшипником в сборе | |
| 2025-1601180 | 2025-1601180 | Шестерня | |
| 1225-1601160 | 1225-1601160 | Вал | |
| 1522-1601055 | 1522-1601055 | Шестерня | |
| 2022-1601060 | 2022-1601060 | Втулка | |
| 80-1601030-01 | 80-1601030-01 | Кронштейн отводки | |
| 1522-1601050 | 1522-1601050 | Вал | |
| 1 | 240-1002082-A | Прокладка | |
| 2 | 240-1002085 | Сетка | |
| 3 | Шайба 8Т | Шайба 8Т | |
| 4 | Болт М8-6дх20.88.35.019 | Болт | |
| 5 | 1522-1601310-А | Горловина заливная | |
| 6 | 082-1103010 | Пробка | |
| 7 | 1522-1601015-01 | Корпус | |
| 8 | 80-1601343 | Прокладка | |
| 9 | 2025-1701525 | Шпилька | |
| 10 | 80-1601342 | Крышка | |
| 11 | Шайба 12.ОТ | Шайба | |
| 12 | Болт М12-6дх30.88.35.019 | Болт | |
| 13 | ПК КГ 1 1, 4" | Пробка | |
| 14 | ШЦК 10х25 | Штифт | |
| 15 | Болт М12-6дх150.88.35.019 | Болт | |
| 16 | Болт М10-6дх20.88.35.019 | Болт | |
| 17 | Шайба 10.ОТ | Шайба | |
| 18 | ШайбаС10.01.019 | Шайба С10.01.019 | |
| 19 | 85-1601099 | Пластина | |
| 20 | 020-025-30-1-6 | Кольцо | |
| 21 | 85-1601111 | Валик | |
| 22 | 80-1601314 | Прокладка | |
| 23 | 80-1601313 | Крышка | |
| 24 | Болт М8-6дх25.88.35.019 | Болт | |
| 25 | Болт М8-6дх16.88.35.019 | Болт | |
| 26 | 50-1601341 | Крышка сцепления | |
| 27 | 50-1601218 | Шпонка | |
| 28 | Болт М10-6дх30.88.35.019 | Болт | |
| 29 | 85-1601203 | Вилка | |
| 30 | 50-1601022 | Заглушка | |
| 31 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 32 | Шпилька М10-3р, 6дх25.66.019 | Шпилька | |
| 33 | 85-1601172 | Кронштейн | |
| 34 | 80-1601173 | Прокладка | |
| 35 | 240-1002055 | Манжета 2.1-50х70-4 | |
| 36 | 80-1601319 | Шайба | |
| 37 | 6-12115 ЕМУШ1 | Подшипник | |
| 38 | 1522-1601026 | Вал | |
| 39 | Кольцо 2С75 | Кольцо | |
| 40 | 1525-1601113 | Вал | |
| 41 | Манжета 2.2-38х58-1 | Манжета | |
| 42 | 2022-1601061 | Втулка | |
| 43 | Кольцо С45 | Кольцо | |
| 44 | 1522-1601027 | Шестерня | |
| 45 | 76-1000921 | Подшипник | |
| 46 | Кольцо С105 | Кольцо | |
| 47 | 80-1601318 | Планка | |
| 48 | Болт М10-6дх25.88.35.019 | Болт | |
| 49 | 85-1601215 | Вал | |
| 50 | 80-4608024 | Кольцо | |
| 51 | 36-1601016 | Корпус пылеотражателя | |
| 52 | СШ-611 | Шпонка | |
| 53 | 210 АУШ1 | Подшипник | |
| 54 | 2С50 | Кольцо | |
| 55 | 2022-1601081 | Шайба | |
| 56 | 2125-1601088 | Шестерня | |
| 57 | ВЗК 9215.06 | Подшипник | |
| 58 | 1225-1601021 | Вал | |
| 59 | 50-4604046 | Болт вилки | |
| 60 | 1,0-О-С | Проволока | |
| 61 | 80-1601190 | Вилка со штифтом в сборе | |
| 62 | 112-1701343 | Муфта | |
| 63 | 2125-1601086 | Шестерня | |
| 64 | 2125-1601082 | Шайба | |
| 65 | 2С55 | Кольцо | |
| 66 | 102210 КМ | Подшипник | |
| 67 | 80-1601091 | Прикладка | |
| 68 | 1522-1601041 | Стакан | |
| 69 | 80-1601092 | Прокладка | |
| 70 | 1522-1601089 | Крышка | |
| 71 | Шпилька М10-3р, 6дх35.66.019 | Шпилька | |
| 72 | 70-3003032 | Гайка | |
| 73 | Шплинт 3,2х25.019 | Шплинт | |
| 74 | 2025-1601181 | Ось | |
| 75 | К16х22х12У | Подшипник | |
| 76 | Кольцо С47 | Кольцо | |
| 77 | 204А | Подшипник | |
| 78 | 80-1601356 | Шайба упорная | |
| 79 | 2025-1601182 | Вал-шестерня | |
| 80 | 80-1601071-Б | Шестерня | |
| 81 | 207 | Шарикоподшипник | |
| 82 | Кольцо С35 | Кольцо | |
| 83 | 80-1601357-Б | Шестерня | |
| 84 | 305А | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
