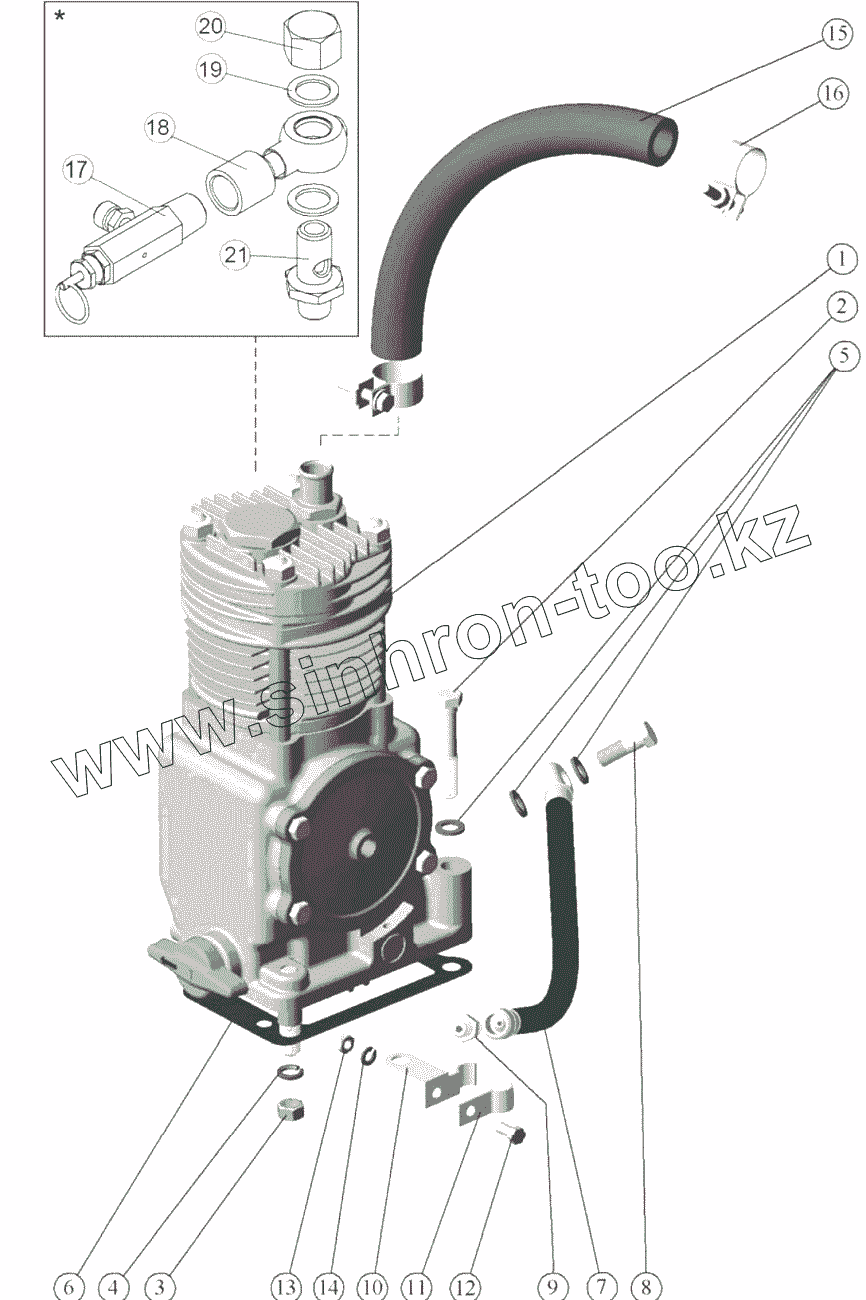

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Компрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
240-3509030-A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
240-3509030-A 240-3509030-A Установка пневмокомпрессора
1 А29.05.000-БЗА Пневмокомпрессор
2 Болт М10-6дх45.88.35.019 Болт
3 Гайка М10-6Н.6.019 Гайка М10-6Н.6.019
4 Шайба 10.65Г.06 Шайба 10.65Г.06
5 36-1104788 Прокладка
6 240-3509037-А Прокладка
7 240-3509150 Маслопровод
8 36-1104787 Болт
9 240-3509232 Штуцер
10 240-3509158 Хомут
11 240-3509159 Скоба
12 Болт М6-6дх16.88.35.019 Болт
13 Гайка М6-6Н.6.019 Гайка М6-6Н.6.019
14 Шайба 6.65Г.019 Шайба
15 РД 18-29-300-1,3 Рукав-деталь
16 ХС-26 Хомут
17 80-3509010 Клапан
18 920-3509020 Угольник
19 40-4607038-А Шайба
20 1025-3506623 Гайка
21 1025-3506622 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
