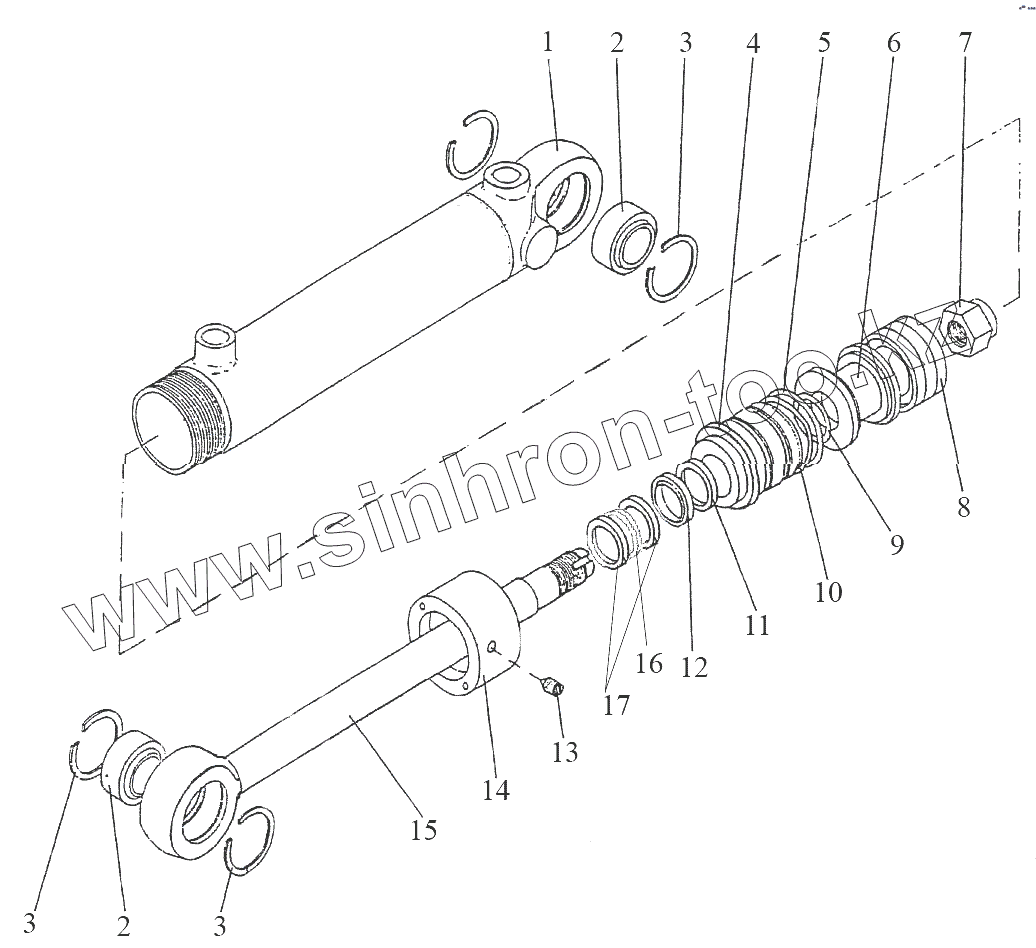

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Гидроцилиндр 50x25-200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
4
4
5
6
7
8
8
9
10
11
11
12
12
12
12
13
13
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
Ц50-3405215-А Ц50-3405215-А Гидроцилиндр
1 Ц50-3405220 Корпус цилиндра
2 ШС-25 Подшипник
2 ШСП-25 Подшипник
3 Кольцо С42 Кольцо
4 Ц50-3405218-Б Крышка передняя
4 Ц50-3405224 Гайка
5 045-050-30-1-4 Кольцо
6 Ц50-3405223-Б Поршень
7 Ц50-3405222 Гайка
8 24 251797 L43 50-34 -20,5 Уплотнение поршня
8 РСВ0В0500-NCRO 50х34х20,5 Уплотнение поршня
9 025-028-19-1-4 Кольцо
10 Ц50-3405228 Кольцо защитное
11 24 223269 T20 25- 33-5,7 Уплотнение штока
11 RU2000250-Z20 25х33х5,7 Уплотнение штока
12 24 004792 PU6 25- 33,6-6,5 Манжета штока
12 24 004792 PU6 25- 33,6-6,5 Грязесъемник
12 WNP000250-Z201 25х33,6х5,3 Манжета штока
12 WNP000250-Z201 25х33,6х5,3 Грязесъемник
13 Винт А.М8-6gх10.45Н.40Х.05 Винт
13 А.М8-6gх10.45Н.40Х.05 Винт
15 Ц50-3405221-Б Шток
16 24 223123 OMS- MR 25-32,3-3 Уплотнение штока
16 RSK100250-T46N 25х32,3х3,2 Уплотнение штока
17 24 226044 SB 25-28-5,5 Направляющая штока
17 GR25х28х5,5-С380 Направляющая штока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
