Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Гидроагрегаты и арматура

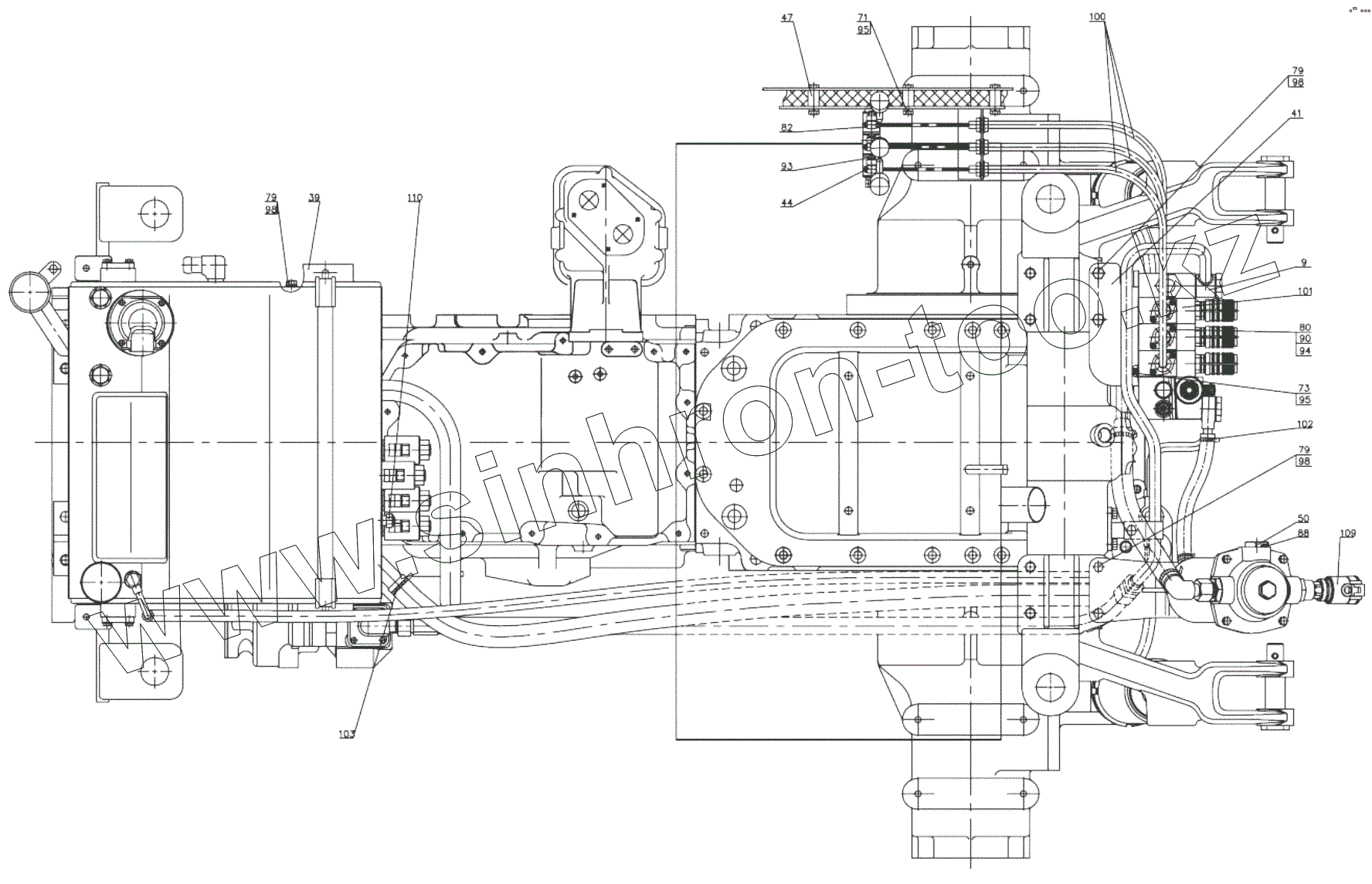

Р1523-4600010
9
39
41
44
47
50
71
73
79
79
79
80
82
88
90
93
94
95
95
98
98
98
100
101
102
103
109
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р1523-4600010 | Р1523-4600010 | Гидросистема | |
| 1 | Р1523-4607160 | Труба | |
| 2 | 1525-4607250 | Кронштейн | |
| 3 | 1525-4608230 | Стяжка | |
| 4 | 1525-4608310-Б | Бак | |
| 5 | 1525-4608510 | Фильтр | |
| 6 | 1525-3407330 | Горловина заливная | |
| 7 | 3022-4607120 | Тройник | |
| 8 | Р1523-4607075 | Труба | |
| 9 | Р1523-4607085 | Труба | |
| 11 | 1523-4607040 | Кронштейн | |
| 12 | 1523-4607230 | Рычаг | |
| 13 | 1523-4607230-01 | Рычаг | |
| 14 | 1523-4607230-02 | Рычаг | |
| 15 | 1522-4607020 | Патрубок | |
| 16 | 1522-4607090 | Патрубок | |
| 18 | 822-4801190 | Маслопровод | |
| 19 | 680-4607140-04 [1] | Рукав высокого давления | |
| 20 | 680-4607140-06 | Рукав высокого давления | |
| 21 | 680-4607510 | Патрубок | |
| 22 | 100-4617110-01 | Привод насоса | |
| 23 | П80-4607120-07 | Рукав высокого давления | |
| 24 | С80-4607380 | Труба | |
| 25 | Ф80-3407720 | Маслопровод | |
| 31 | 50-4608027-В [2] | Пробка | |
| 32 | Р1525-4607061 | Шланг. Рукав | |
| 33 | Р1525-4607061-01 | Шланг. Рукав | |
| 34 | Р1525-4607061-02 | Шланг. Рукав | |
| 35 | Р1525-4607063 [1] | Шланг. Рукав | |
| 36 | Р1525-4607063-01 | Шланг. Рукав | |
| 37 | Р1525-4607063-02 | Шланг. Рукав | |
| 38 | 1525-4608237 [1] | Кронштейн | |
| 39 | 1525-4608238 [1] | Кронштейн | |
| 40 | Р1523-4607001 | Штуцер | |
| 41 | Р1523-4607121 | Кронштейн | |
| 42 | 1523-4607013 [1] | Кронштейн | |
| 43 | 1522-4607011-А | Болт | |
| 44 | 1522-4607017 | Палец | |
| 46 | 1522-4607078 [2] | Угольник | |
| 47 | 1522-4607252 | Втулка | |
| 48 | 1522-4608234 [1] | Прокладка | |
| 49 | 1021-4803158 [1] | Переходник | |
| 50 | 80-4608021 [2] | Заглушка | |
| 51 | 70-1405089 | Штуцер | |
| 52 | 70-3506027 [2] | Втулка | |
| 53 | 50-4607041 | Кронштейн | |
| 54 | 40-4607037 [4] | Болт | |
| 55 | А61.01.017 [1] | Втулка | |
| 56 | А13.11.000 [4] | Рукоятка | |
| 57 | С80-4607034 | Штуцер | |
| 58 | ПР-43-02 | Прокладка | |
| 59 | Д18-051 [3] | Болт | |
| 60 | 921-4608216 | Штуцер | |
| 71 | Болт М8-6дх40.88.35.019 | Болт | |
| 72 | Болт М12-6дх150.58.019 | Болт | |
| 73 | Болт М8-6дх20.88.35.019 | Болт | |
| 74 | Болт М8-6дх25.88.35.019 | Болт | |
| 75 | Болт М10-6дх20.88.35.019 | Болт | |
| 76 | Болт М10-6дх25.88.35.019 | Болт | |
| 78 | Болт М12-6дх30.88.35.019 | Болт | |
| 79 | Болт М16-6дх32.88.35.019 | Болт | |
| 80 | Винт В.М6-6дх16.58.019 | Винт | |
| 82 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | |
| 83 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 84 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 86 | 017-022-30-1-4 | Кольцо | |
| 87 | 021-024-19-2-2 | Кольцо | |
| 88 | 027-032-30-1-4 | Кольцо | |
| 89 | 035-040-30-1-4 | Кольцо | |
| 90 | Шайба С.6.01.019 | Шайба | |
| 91 | Шайба С.8.01.019 | Шайба | |
| 92 | Шайба С.10.01.019 | Шайба С.10.01.019 | |
| 93 | Шплинт 3,2х18.019 | Шплинт | |
| 94 | Шайба 6 Т | Шайба | |
| 95 | Шайба 8Т | Шайба 8Т | |
| 96 | Шайба 10.ОТ | Шайба | |
| 97 | Шайба 12.ОТ | Шайба | |
| 98 | Шайба 16.ОТ | Шайба | |
| 100 | 4600.36 | Трос | |
| 101 | РП70-1523.1 | Гидроблок | |
| 102 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 103 | 5000.04 | Хомут | |
| 104 | 4600.13 [3] | Муфта быстросоединяемая | |
| 105 | 4600.18 [2] | Шайба | |
| 106 | 4600.20 [2] | Шайба | |
| 107 | 4600.21 [2] | Шайба | |
| 108 | 4600.22 [2] | Шайба | |
| 109 | 4600.70 | Муфта | |
| 110 | ТМ111-12 | Датчик сигнализатора температуры |
