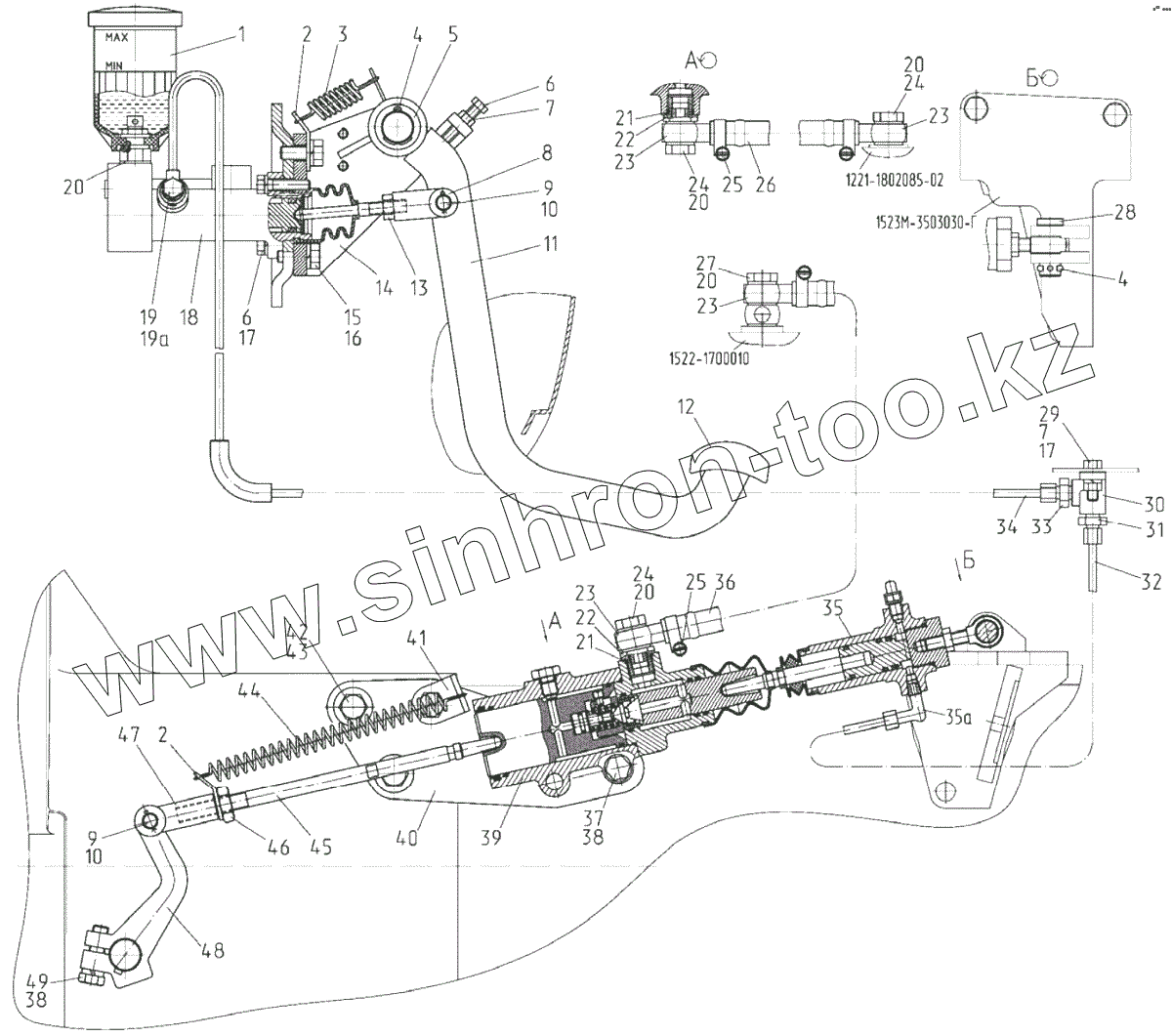

Каталог запасных частей к технике: МТЗ 1523.5. Управление сцеплением
1522-1602010-Б
1
2
2
3
4
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
19а
20
20
20
20
20
21
21
22
22
23
23
23
23
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
35а
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1602010-Б | 1522-1602010-Б | Управление сцеплением | |
| 1 | 822-1602120 | Бачок | |
| 2 | 80-1602116 | Ушко | |
| 3 | 70-4616033 зам | Пружина | |
| 4 | Шплинт 4х36.019 | Шплинт | |
| 5 | 50-3406037 | Шайба упорная | |
| 6 | Болт М8-6дх35.88.35.019 | Болт | |
| 7 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 8 | 822-3502203 | Вилка | |
| 9 | Шплинт 3,2х18.019 | Шплинт | |
| 10 | Палец 12х32 | Палец 12х32 | |
| 11 | 1522-1602020-Б | Педаль | |
| 12 | А13.33.002 | Чехол | |
| 13 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 14 | 1522-1602030-Б | Кронштейн | |
| 15 | Болт М10-6дх25.88.35.019 | Болт | |
| 16 | Шайба 10.ОТ | Шайба | |
| 17 | Шайба 8Т | Шайба 8Т | |
| 18 | C2602 | Цилиндр главный привода сцепления | |
| 19 | 36-1104787 | Болт | |
| 19а | 36-1104788 | Прокладка | |
| 20 | Д18-055-А | Шайба | |
| 21 | 017-022-30-1-4 | Кольцо | |
| 22 | 1021-4803158 | Переходник | |
| 23 | Ф80-3407720 | Маслопровод | |
| 24 | Д18-051 | Болт | |
| 25 | 12-22/971 | Хомут NORМА ТОRRО | |
| 26 | Рукав 10х18,5-1,6 | Рукав | |
| 27 | 240-1111103 | Болт | |
| 28 | Палец 16х40 | Палец | |
| 29 | Болт М8-6gх25.88.35.019 | Болт | |
| 30 | 80В-1602106-Б | Угольник | |
| 31 | 80-1701549 | Штуцер | |
| 32 | 2022-1602280 | Трубопровод | |
| 33 | 822-3503701 | Штуцер | |
| 34 | 2522-1602595-Б1 | Трубопровод | |
| 35 | Р2602 | Цилиндр рабочий привода сцепления | |
| 35а | 86-1802088 | Угольник | |
| 36 | 2022-4218026-02 | Рукав | |
| 37 | Болт М12-6gх90.88.35.019 | Болт | |
| 38 | Шайба 12.ОТ | Шайба | |
| 39 | 2022-1602510-01 | Гидроусилитель | |
| 40 | 1522-1602067 | Кронштейн | |
| 41 | 2022-1602064 | Кронштейн | |
| 42 | Болт М16-6gх50.88.35.019 | Болт | |
| 43 | Шайба 16.ОТ | Шайба | |
| 44 | 50-1605152 | Пружина | |
| 45 | 1221 В-1602112 | Тяга | |
| 46 | Гайка М12х1,25-6Н.6.019 | Гайка | |
| 47 | 50-3502203 | Вилка | |
| 48 | 1522-1601219 | Рычаг | |
| 49 | Болт М12-6gх35.88.35.019 | Болт М12-6gх35.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
