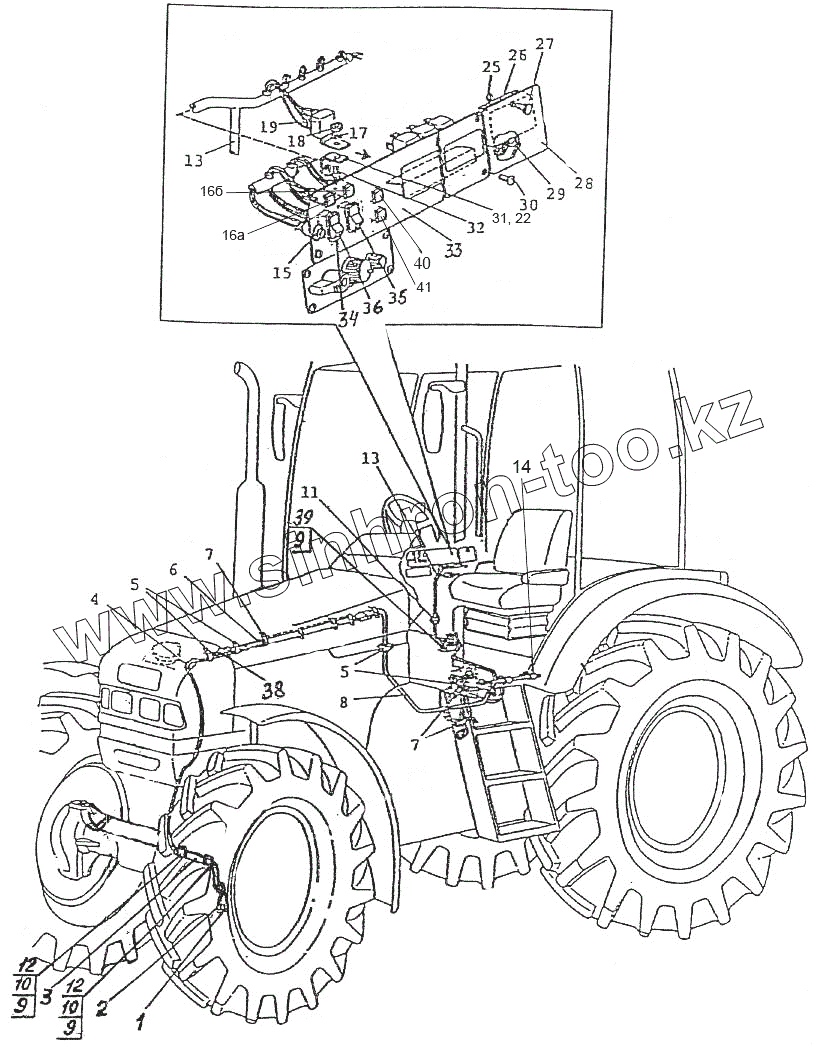

Каталог запасных частей к технике: МТЗ 1523.5. Управление БД и ПВМ 1522-8700410-Д
1
2
3
4
5
5
6
7
7
8
9
9
9
10
10
12
12
13
13
14
15
16а
16б
17
18
19
19
22
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50-1702048 | Прокладка | |
| 2 | 3710.71 | Выключатель с шариком разомкнутый | |
| 3 | 1222-8700021 | Труба | |
| 4 | 1022-3724840-В | Жгут | |
| 5 | 80-3723045-01 | Манжета | |
| 6 | 922-3724850 | Жгут | |
| 7 | 80-3723045 | Манжета | |
| 8 | 1522-3724830-Ж | Жгут | |
| 9 | Шайба 8Т | Шайба 8Т | |
| 10 | Болт М8-6дх16.88.35.019 | Болт | |
| 12 | 1221-8700022 | Хомут | |
| 13 | 1522-3724820-Ж | Жгут | |
| 14 | 80-3723016 | Кронштейн | |
| 15 | BK12-1 ЦИКС | Выключатель | |
| 16а | 3803.40 | Лампа контрольная БД | |
| 16б | 3803.45 | Лампа контрольная ПВМ | |
| 17 | Шайба 6Т | Шайба 6Т | |
| 18 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | |
| 19 | 3747.40 | Реле на размыкание | |
| 19 | 3747.50 | Реле на замыкание | |
| 22 | Шайба 5Т | Шайба 5Т | |
| 25 | 006-010-25-1-4 | Кольцо | |
| 26 | БП-1 | Блок предохранителей | |
| 27 | 80-3805065 | Винт | |
| 28 | 822-3801341 | Щиток | |
| 29 | 80-3724410-06 | Провод | |
| 30 | Винт В. М6-6дх20.58.019 | Винт | |
| 31 | 1522-8700221 | Кронштейн | |
| 32 | Винт В. М6-6дх16.58.019 | Винт | |
| 33 | 2022-8700465 | Панель | |
| 34 | 80-3801021 | Гнездо выключателя | |
| 35 | 3709.65 | Переключатель БД | |
| 36 | 3709.70 | Переключатель ПВМ | |
| 38 | 3723.119 | Колодка штыревая | |
| 39 | Болт М8-6дх14.88.35.019 | Болт | |
| 40 | 3803.125 | Лампа контрольная 12.3803-41 | |
| 41 | 3803.60 | Лампа контрольная красная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
