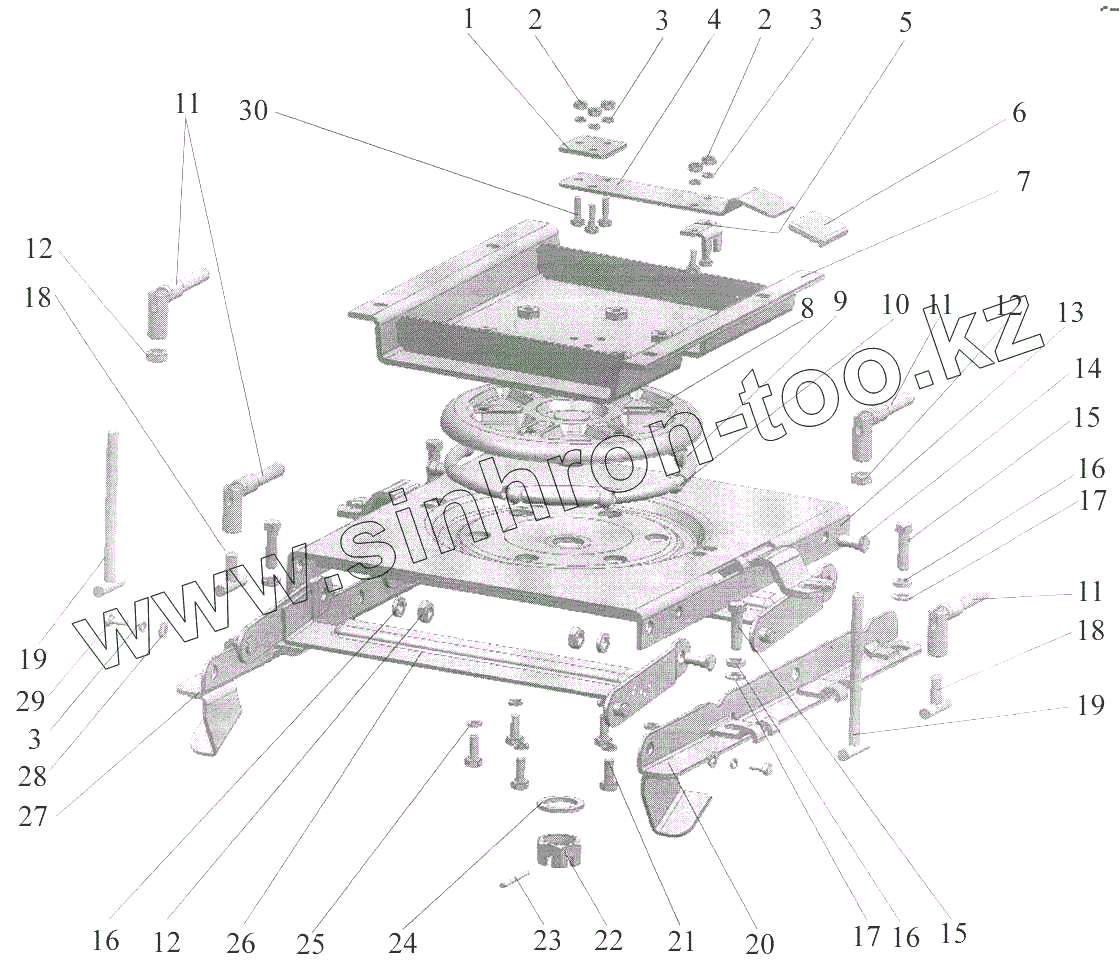

Каталог запасных частей к технике: МТЗ 1523.5. Механизм реверса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2522-6807000-01
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
2522-6807000-01 2522-6807000-01 Механизм реверса
1 80В-6804014 Накладка
2 Гайка М6-6Н.6.019 Гайка М6-6Н.6.019
3 Шайба 6 Т Шайба
4 80В-6807009-Б Рычаг
5 1522-6807101 Стопор
6 80В-6804066 Накладка
7 1522-6807160 Панель
8 80В-6807070 Диск
9 80-1716041 Пружина
10 15,081-100 Шарик
11 80В-6807040 Зажим
12 Гайка М10-6Н.6.019 Гайка М10-6Н.6.019
13 2522-6807020 Панель
14 2522-6807001 Ось
15 Болт М10-6дх30.88.35.019 Болт
16 Шайба 10.ОТ Шайба
17 Шайба С 10.01.019 Шайба
18 80В-6807050 Винт
19 1522-6807150 Винт
20 2522-6807010 Кронштейн левый
21 Болт М8-6дх20.88.35.019 Болт
22 А04.02.020 Гайка
23 Шплинт 5х45.019 Шплинт
24 Шайба С.27.01.019 Шайба
25 Шайба 8Т Шайба 8Т
26 2522-6807040 Шатун
27 2522-6807010-01 Кронштейн правый
28 Шайба 6 Т Шайба
29 Болт М6-6дх14.88.35.019 Болт
30 Болт М6-6дх20.88.35.019 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
