Каталог запасных частей к технике: МТЗ 1523.5. Баки топливные

Тип техники

Марка

Модель

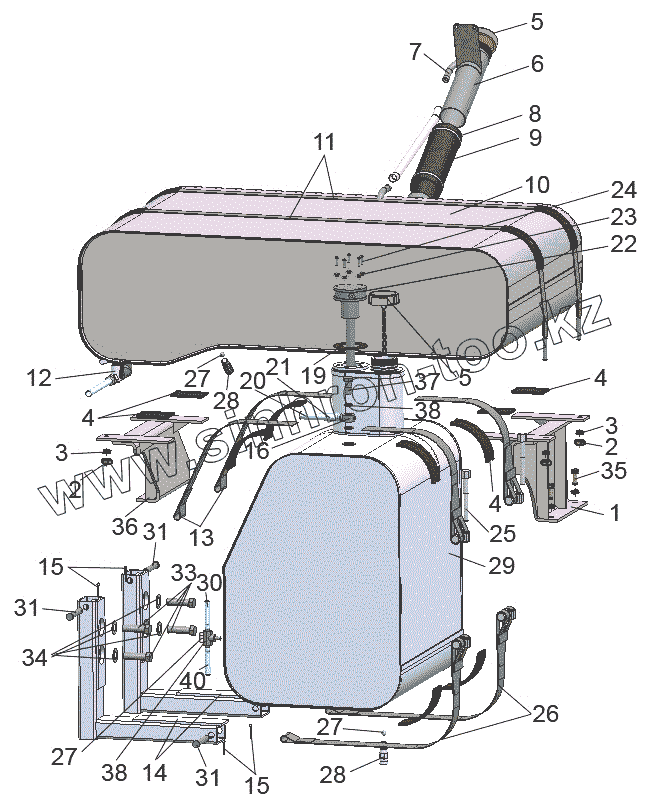

Схема

1523.5-1101000

1

2

2

3

3

4

4

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

19

20

21

22

23

24

25

26

27

27

27

28

28

29

30

31

31

31

33

34

35

36

37

38

38

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1523.5-1101000	1523.5-1101000		Бак топливный
1	1522-1101080		Кронштейн
2	Гайка М10-6Н.6.019		Гайка М10-6Н.6.019
3	Шайба 10.ОТ		Шайба
4	ПР-43-02		Прокладка
5	082-1103010		Пробка
6	1522-1101060		Горловина
7	85-1101002		Трубка
8	ХС-66		Хомут
9	70-1101035-Б-01		Рукав
10	1522-1101010		Бак
11	1522-1101090		Хомут
12	ПП6-1-О		Кран
13	1522-1101140-01		Лента
14	1522-1101118		Прокладка
15	Шплинт 3,2х18.019		Шплинт
16	3522-1101310		Угольник
19	1522-3806026		Прокладка
20	3022-1101002-01		Топливопровод
21	16-27		Хомут
22	ДОТ.6804-02		Датчик объема топлива
23	80-1101067		Шайба
24	Винт В.М5-6дх35.58.019		Винт
25	1522-1101005		Болт
26	1522-1101140		Лента
27	11,112-100		Шарик
28	822-1101081		Штуцер
29	1522.5-1101210		Бак
30	920-1101210-03		Труба
31	1522-1101125		Палец
32	1522-1101136-03		Труба
33	Болт М16-6дх50.88.35.019		Болт
34	Шайба 16.ОТ		Шайба
35	Болт М10-6дх25.88.35.019		Болт
36	1522-1101070		Кронштейн
37	Д18-051		Болт
38	РМ14		Шайба
40	920-1101250-01		Топливопровод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
