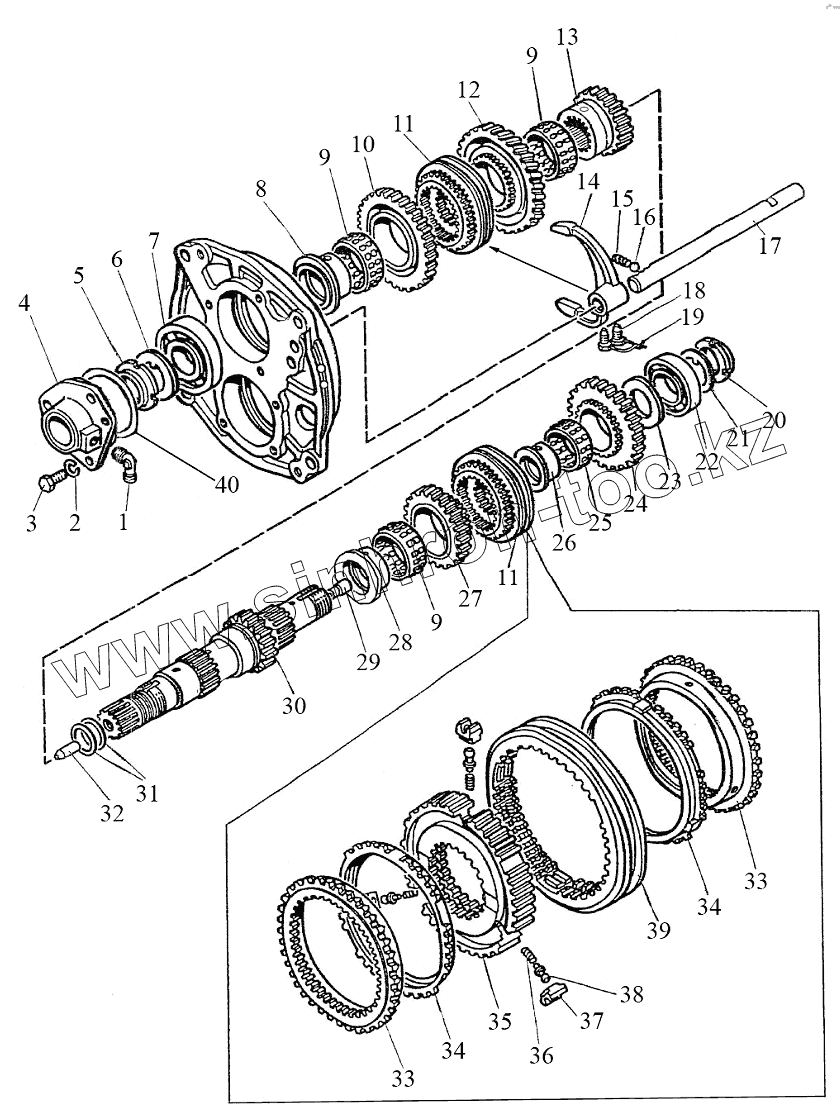

Каталог запасных частей к технике: МТЗ 1220.5. Вал первичный (24F+12R)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

9

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

33

34

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86-1802088		Угольник
2	12.ОТ		Шайба
3	М12-6gx30.88.35.019		Болт
4	1222-1701030		Стакан
5	80-1701047		Гайка
6	80-1701186		Шайба
7	311А		Подшипник
7	6-311АШ1		Подшипник
8	1222-1701043		Втулка
9	3КК78x89x38Е		Подшипник
10	1222-1701052		Шестерня
11	СТ-С114		Синхронизатор
12	1222K-1701054		Шестерня
13	1222-1701044		Шестерня
14	1222-1702088		Вилка
15	50-1702148-А		Пружина фиксатора
16	10,0-60		Шарик ГОСТ 3722-81
17	1222-1702082		Поводок
18	220-1702061		Болт
19	1,6-О-С		Проволока
20	80-1701045		Гайка
21	80-1701056		Шайба
22	309К		Подшипник
23	1222-1701049		Шайба
24	1222-1701048		Шестерня
25	КК62х70х31Е		Подшипник
26	1222-1701047		Втулка
27	1222-1701042		Шестерня
28	1523-1701046		Втулка
29	80-1701053		Дроссель
30	1523-1701032		Вал-шестерня
31	2522-1802083		Кольцо уплотнительное
32	50-1601352		Штифт
33	1222-1701393		Кольцо коническое
34	1222-1701390		Кольцо блокировочное
35	1222-1701392		Каретка
36	1222-1701396		Пружина
37	1222-1701397		Толкатель
38	1222-1701398		Фиксатор
39	1222-1701394		Муфта
40	1222-1701033		Шайба
