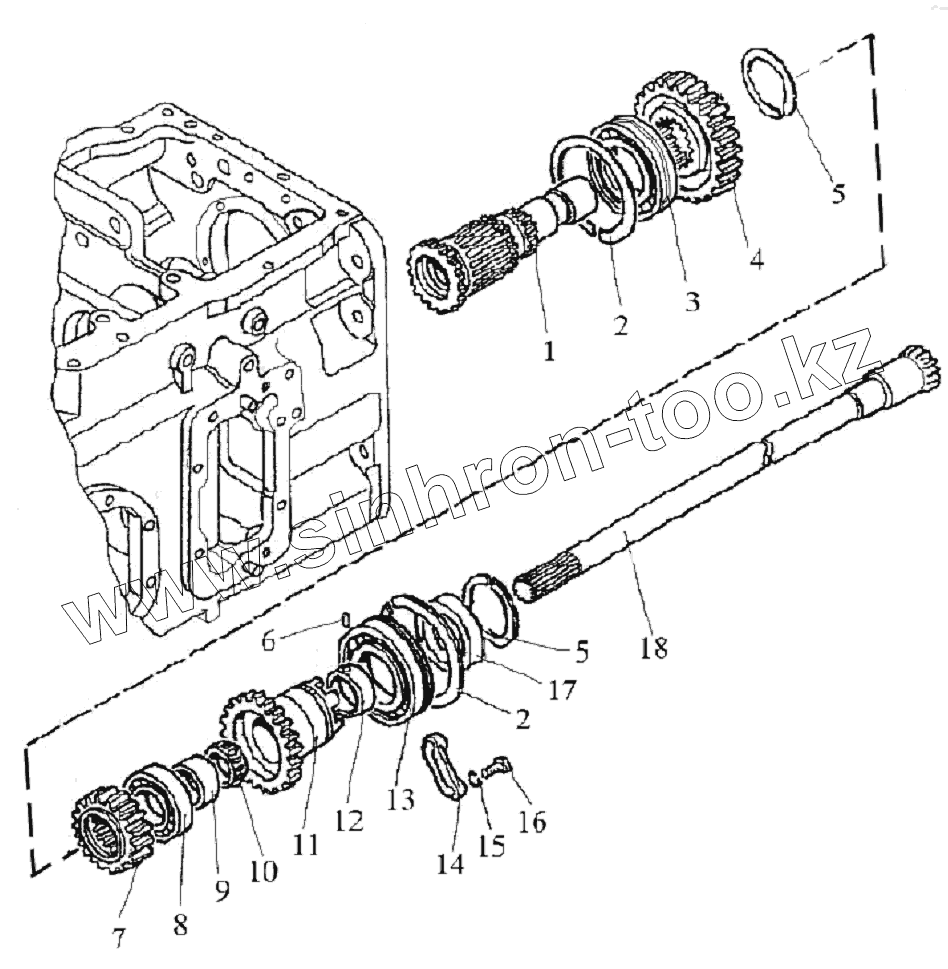

Каталог запасных частей к технике: МТЗ 1220.5. Вал блока шестерен (24F+12R)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
112-1701230	112-1701230		Шестерня
112-1701200	112-1701200		Шестерня в сборе
1	80-1701240		Вал
2	80-1701206		Кольцо
3	692215К1М		Подшипник
4	1222-1701221		Шестерня
5	2С75		Кольцо
6	2.4x8		Штифт
7	1222-1701224		Шестерня
8	42210М		Подшипник
9	80-1701203		Втулка
10	К49,8x60,8x24Е		Подшипник
11	112-1701202		Шестерня
12	80-1701201		Втулка
13	50215А		Подшипник
14	80-1701205		Планка
15	10.ОТ		Шайба
16	М10-6gx30.88.35.019		Болт
17	80-1701207-01		Втулка
18	80-1701160		Вал

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
