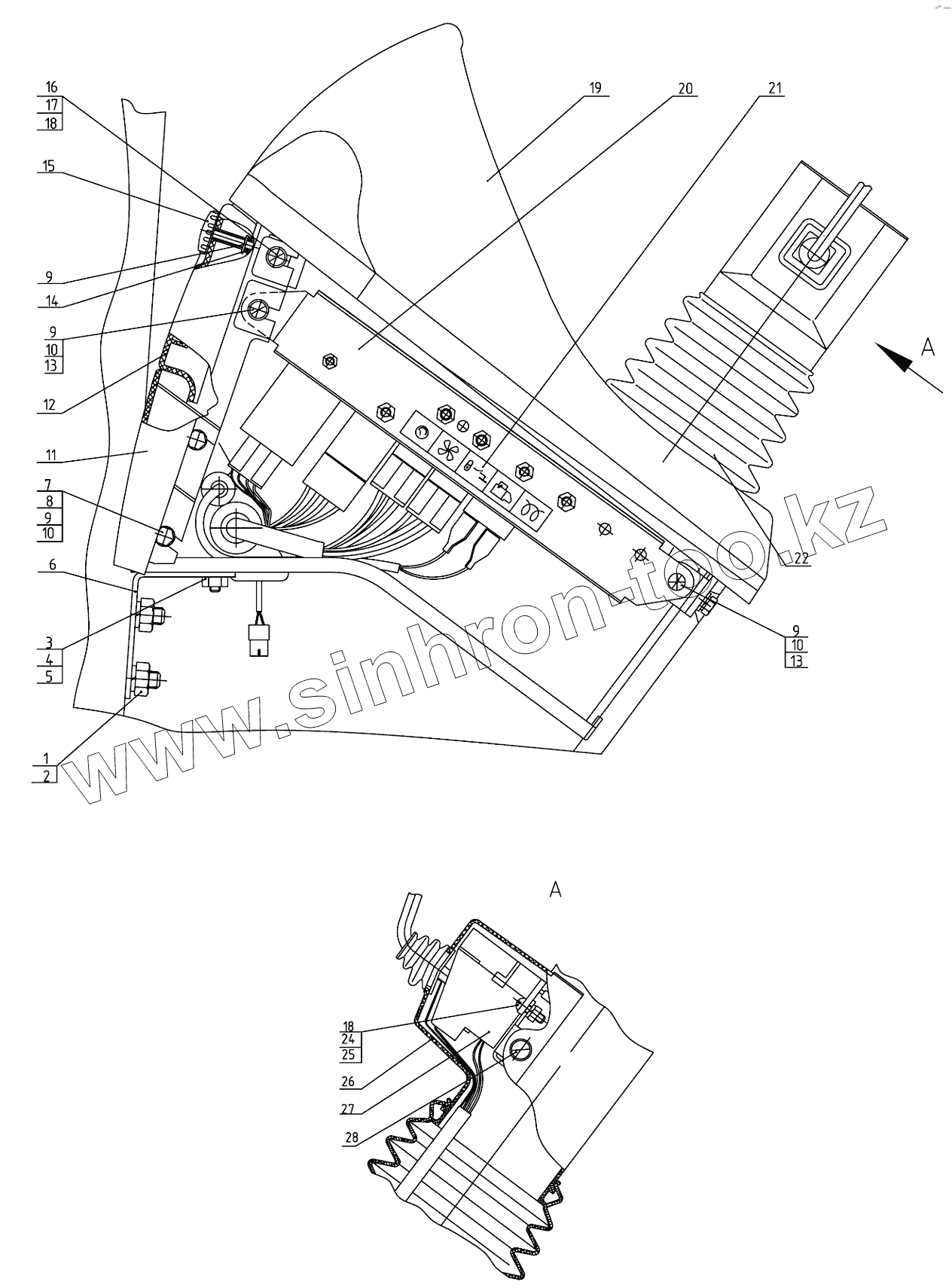

Каталог запасных частей к технике: МТЗ 1220.5. Щиток приборов. Установка щитка приборов.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
24
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
926-3805010-11 926-3805010-11 Щиток приборов
1 М10-6Н.6.019 Гайка
2 10.ОТ Шайба
3 М8-6gx16.88.35.019 Болт
4 8Т Шайба
5 С.8.01.019 Шайба
6 80-3805030 Кронштейн
7 М6-6gx16.88.35.019 Болт
8 М6-6Н.6.019 Гайка
9 С.6.01.019 Шайба
10 6Т Шайба
11 826-3805045 Стенка
12 826-3805061 Крышка
13 В.М6-6gx16.58.019 Винт
14 006-010-25-1-4 Кольцо
15 826-3805065 Винт
16 В.М5-6gx20.58.019 Винт
17 С.5.01.019 Шайба
18 5Т Шайба
19 826-3805021 Щиток
20 80-3805070 Панель
21 826-3805025 Табличка
22 80-3805012-Б Уплотнитель
24 В.М5-6gx16.58.019 Винт
25 М5-6Н.6.019 Гайка ГОСТ 5915-70
26 80-3709023 Кожух
27 3912.3769-03 Переключатель указателей поворота и света
27 9779 Переключатель указателей поворота и света
28 В.2.М6-6gx16.58.05 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
