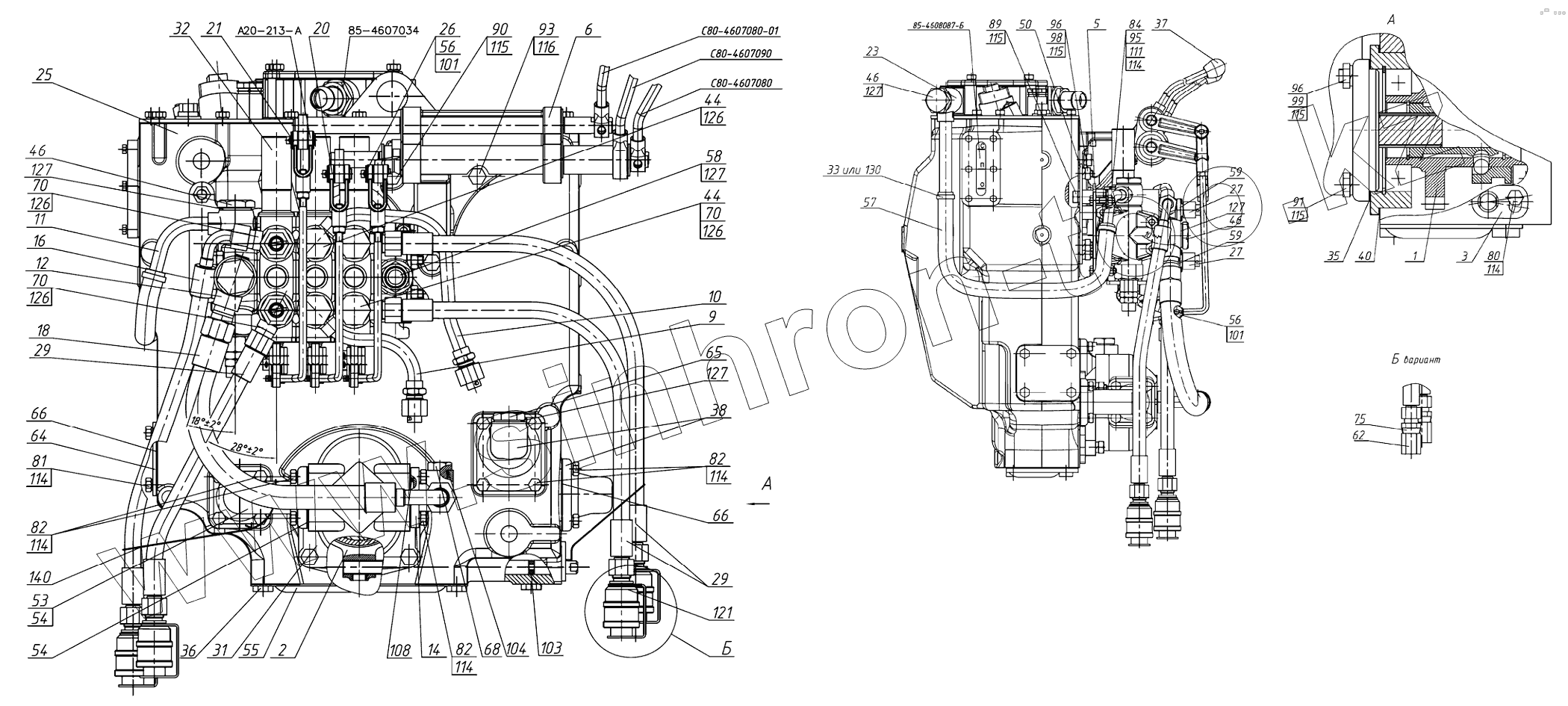

Каталог запасных частей к технике: МТЗ 1220.5. Корпус гидросистемы Р1221-4600015
85-4607034
А20-213-А
85-4608087-Б
С80-4607080
С80-4607090
С80-4607080-01
1
2
3
5
6
9
10
11
12
14
16
18
20
21
23
25
26
27
27
29
29
31
31
31
31
31
31
32
32
33
35
36
37
38
40
44
44
46
46
46
50
53
54
54
55
56
56
57
58
59
59
62
64
65
66
66
68
70
70
70
75
80
81
82
82
82
84
89
90
91
93
95
96
96
98
99
101
101
103
104
108
111
114
114
114
114
114
114
115
115
115
115
115
116
121
121
121
121
126
126
126
126
127
127
127
127
127
130
130
140
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р1221-4600015 | Р1221-4600015 | Корпус гидросистемы | |
| 85-4607034 | 85-4607034 | Штуцер | |
| А20-213-А | А20-213-А | Вилка | |
| 85-4608087-Б | 85-4608087-Б | Указатель | |
| С80-4607080 | С80-4607080 | Рычаг | |
| С80-4607090 | С80-4607090 | Рычаг | |
| С80-4607080-01 | С80-4607080-01 | Рычаг | |
| 1 | 85-4604010 | Привод насоса | |
| 2 | 85-4604030-Б | Вилка | |
| 3 | 85-4604040-Б | Вал | |
| 5 | Р1221-4607030 | Кронштейн | |
| 6 | 80-4607040-04 | Кронштейн | |
| 9 | 85-4607060-Б | Труба | |
| 10 | 85-4607080-Б | Труба | |
| 11 | 822-4607060 | Труба | |
| 12 | 952-4607080 | Штуцер | |
| 14 | Д80-4607100-А | Патрубок | |
| 16 | 680-4607140-04 | Рукав высокого давления | |
| 18 | 952-4607140-09 | Рукав высокого давления | |
| 20 | Р1221-4607260 | Тяга | |
| 21 | Р1221-4607260-01 | Тяга | |
| 23 | С80-4607375 | Труба | |
| 25 | 85-4608010 | Корпус гидросистемы | |
| 26 | А61-030-А1 | Палец | |
| 27 | Н.036.12.010 | Заглушка | |
| 29 | ПН.036.83.040 | Рукав высокого давления | |
| 31 | НШ32М-309 | Насос шестеренный НШ32 | |
| 31 | НШ32УКФ-3 | Насос шестеренный | |
| 31 | НШ32Д-3 | Насос шестеренный | |
| 31 | НШ32УМЖ-3 | Насос шестеренный | |
| 31 | НШ32СМ-3 | Насос шестеренный НШ32 | |
| 31 | НШ32УВ-3 | Насос | |
| 32 | РП70-1221.1 | Распределитель | |
| 32 | РП70-1221 | Распределитель | |
| 33 | ХС-23 | Хомут | |
| 35 | 36-1022054-А | Прокладка | |
| 36 | 1221-1802091-01 | Пробка резьбовая | |
| 37 | 70-3401093 | Наконечник | |
| 38 | 85-3407101 | Патрубок | |
| 40 | 70-4604037 | Прокладка | |
| 44 | 40-4607032 | Болт | |
| 46 | 40-4607037 | Болт | |
| 50 | 50-4607032-Б | Кронштейн | |
| 53 | 50-4607096-А | Патрубок | |
| 54 | 50-4607097 | Прокладка | |
| 55 | 50-4607099 | Крышка | |
| 56 | 70-4607144 | Шайба | |
| 57 | С80-4607063 | Шланг | |
| 58 | П80-4607016 | Штуцер | |
| 59 | 952-4607061 | Штуцер | |
| 62 | А50-4607302 | Заглушка | |
| 64 | 70-4608019 | Крышка | |
| 65 | 85-4608021 | Пробка | |
| 66 | 70-4608033 | Прокладка | |
| 68 | 50-4608027-В | Пробка | |
| 70 | 530-4614029 | Угольник | |
| 75 | Н.036.05.002 | Штуцер | |
| 80 | М8-6gx16.88.35.019 | Болт | |
| 81 | М8-6gx20.88.35.019 | Болт | |
| 82 | М8-6gx25.88.35.019 | Болт | |
| 84 | М8-6gx35.88.35.019 | Болт | |
| 89 | М10-6gx20.88.35.019 | Болт | |
| 90 | М10-6gx30.88.35.019 | Болт | |
| 91 | М10-6gx40.88.35.019 | Болт | |
| 93 | М12-6gx35.88.35.019 | Болт | |
| 95 | М8-6Н.6.019 | Гайка | |
| 96 | М10-6Н.6.019 | Гайка | |
| 98 | М10-3р/6gx20.66.019 | Шпилька | |
| 99 | М10-3р/6gx35.66.019 | Шпилька | |
| 101 | 3,2x18.019 | Шплинт | |
| 103 | 013-017-25-1-4 | Кольцо | |
| 104 | 017-022-30-1-4 | Кольцо | |
| 108 | 035-040-30-1-4 | Кольцо | |
| 111 | С.8.01.019 | Шайба | |
| 114 | 8Т | Шайба | |
| 115 | 10.ОТ | Шайба | |
| 116 | 12.ОТ | Шайба | |
| 121 | М036.50Б.10 | Корпус левый | |
| 121 | НР10-3МХ0041А0, | Муфта | |
| 121 | Ду10 | Штекер | |
| 121 | CPV0816/20FTVZ | Муфта | |
| 126 | РМ1/2 | Шайба | |
| 127 | РМ24 | Шайба | |
| 130 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО | |
| 130 | 16-25/9-C6W | Хомут «Норма» | |
| 140 | 1,0-О-С | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
