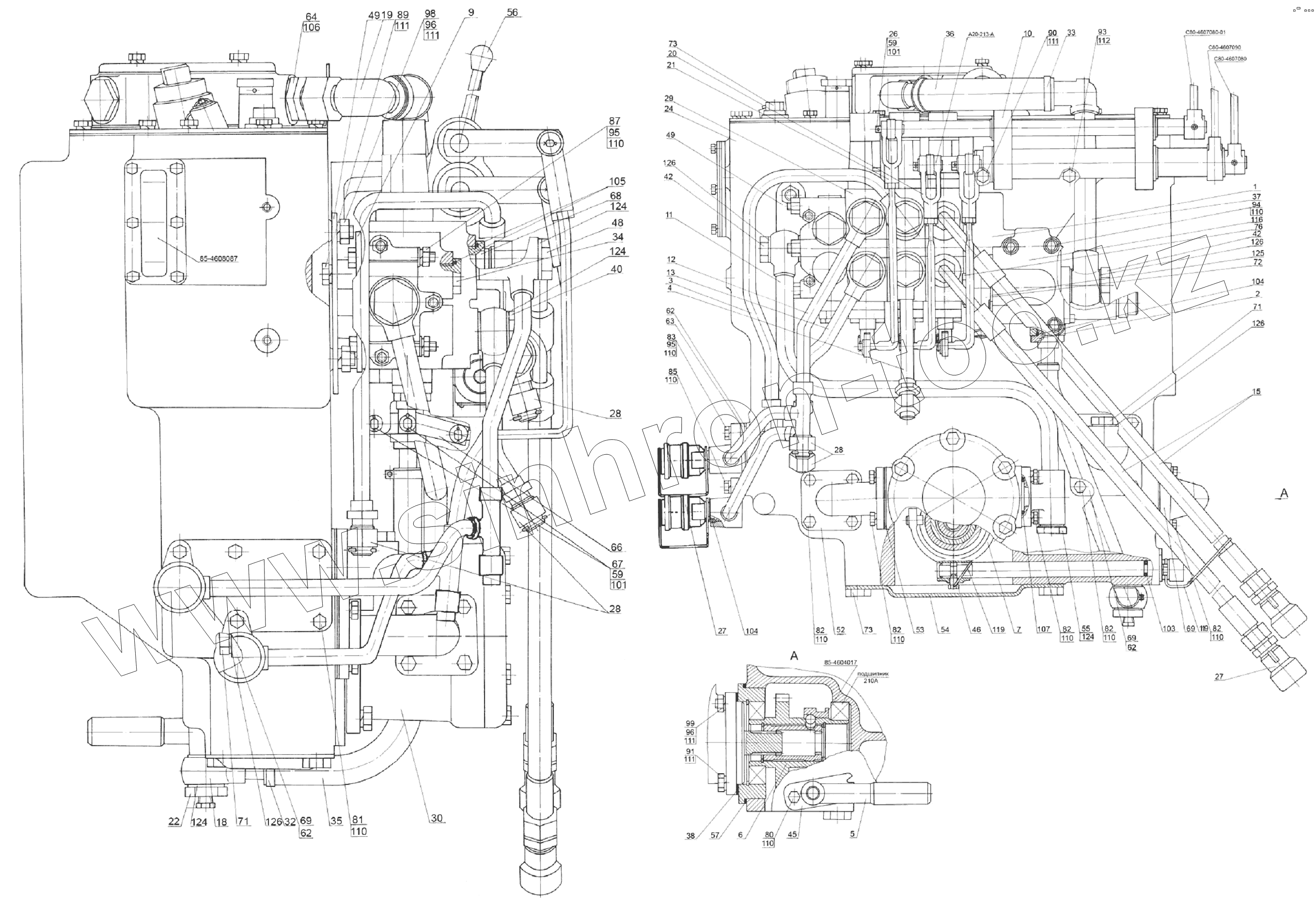

Каталог запасных частей к технике: МТЗ 1220. Корпус гидросистемы Е1221-4600015
А20-213-А
85-4604017
210А
С80-4607090
С80-4607090
С80-4607080-01
1
2
3
4
5
6
7
9
10
11
12
13
15
18
19
20
21
22
24
26
27
27
27
28
28
28
32
32
33
33
34
35
36
37
38
40
42
42
45
46
48
49
49
52
53
54
55
56
57
59
59
62
62
62
63
64
66
67
68
69
69
69
71
71
72
73
73
76
80
81
82
82
82
82
82
83
85
87
89
90
91
93
94
95
95
96
96
98
99
101
101
103
104
104
105
106
107
110
110
110
110
110
110
110
110
110
110
110
111
111
111
111
111
112
124
124
124
124
125
126
126
126
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Е1221-4600015 | Е1221-4600015 | Корпус гидросистемы | |
| А20-213-А | А20-213-А | Вилка | |
| 85-4604017 | 85-4604017 | Муфта | |
| 210А | 210А | Подшипник | |
| С80-4607090 | С80-4607090 | Рычаг | |
| С80-4607080-01 | С80-4607080-01 | Рычаг | |
| 1 | Е1021-4607010 | Труба | |
| 2 | Е1021-4607020 | Труба | |
| 3 | Е1021-4607165 | Труба | |
| 4 | Е1021-4607170 | Труба | |
| 5 | 85-4604040 | Рукоятка | |
| 6 | 85-4604010 | Привод насоса | |
| 7 | 85-4604030 | Вилка | |
| 9 | С80-4607030 | Кронштейн | |
| 10 | 80-4607040-04 | Кронштейн | |
| 11 | С80-4607075-Г | Труба | |
| 12 | С85-4607025 | Труба | |
| 13 | С85-4607045 | Труба | |
| 15 | 680-4607140-04 | Рукав высокого давления | |
| 18 | С80-4607380 | Труба | |
| 19 | 680-4607510 | Патрубок | |
| 20 | С80-4607260 | Тяга | |
| 21 | С80-4607260-01 | Тяга | |
| 22 | 80-4607455 | Болт | |
| 24 | 85-4608010 | Корпус гидросистемы | |
| 26 | А61-030-А1 | Палец | |
| 27 | НР10-3МХ0041А0 | Муфта | |
| 27 | М036.50Б.10 | Корпус левый | |
| 28 | Н.036.12.010 | Заглушка | |
| 32 | ХС-21 | Хомут | |
| 32 | 16-25/9-C6W | Хомут «Норма» | |
| 33 | 25-40/9-C6W | Хомут NORMA TORRO | |
| 33 | ХС-31 | Хомут | |
| 34 | Е1021-4607031 | Пробка | |
| 35 | Е1021-4607063 | Шланг | |
| 36 | Е1021-4607064-Б | Шланг | |
| 37 | 952-4607312 | Крышка | |
| 38 | 36-1022054-А | Прокладка | |
| 40 | 40-4607032 | Болт | |
| 42 | 40-4607037 | Болт | |
| 45 | 50-4604044 | Пластина | |
| 46 | 50-4604046 | Болт вилки | |
| 48 | 50-4607031 | Болт | |
| 49 | 50-4607032-Б | Кронштейн | |
| 52 | 50-4607096-А | Патрубок | |
| 53 | 50-4607097 | Прокладка | |
| 54 | 50-4607099 | Крышка | |
| 55 | 70-4607163 | Пробка | |
| 56 | 70-3401093 | Наконечник | |
| 57 | 70-4604037 | Прокладка | |
| 59 | 70-4607144 | Шайба | |
| 62 | 70-4608033 | Прокладка | |
| 63 | 80-4608019-01 | Крышка | |
| 64 | С80-4607034 | Штуцер | |
| 66 | С80-4607086 | Рычаг | |
| 67 | С80-4607088 | Палец | |
| 68 | С80-4607204 | Штуцер | |
| 69 | 85-3407101 | Патрубок | |
| 71 | 85-4608021 | Пробка | |
| 72 | Е1221-4607029 | Угольник | |
| 73 | 1221-1802091 | Пробка резьбовая | |
| 76 | 1522-4607011-А | Болт | |
| 80 | М8-6gx16.88.35.019 | Болт | |
| 81 | М8-6gx20.88.35.019 | Болт | |
| 82 | М8-6gx25.88.35.019 | Болт | |
| 83 | М8-6gx30.88.35.019 | Болт | |
| 85 | М8-6gx35.88.35.019 | Болт | |
| 87 | М8-6gx65.88.35.019 | Болт | |
| 89 | М10-6gx20.88.35.019 | Болт | |
| 90 | М10-6gx30.88.35.019 | Болт | |
| 91 | М10-6gx40.88.35.019 | Болт | |
| 93 | М12-6gx35.88.35.019 | Болт | |
| 94 | М8-6gx50.56.019 | Винт | |
| 95 | М8-6Н.6.019 | Гайка | |
| 96 | М10-6Н.6.019 | Гайка | |
| 98 | М103р/6gx20.66.019 | Шпилька | |
| 99 | М103р/6gx35.66.019 | Шпилька | |
| 101 | Шплинт3,2х18.019 | Шплинт | |
| 103 | 013-017-25-1-4 | Кольцо | |
| 104 | 017-022-30-1-4 | Кольцо | |
| 105 | 024-028-25-1-4 | Кольцо | |
| 106 | 027-032-30-1-4 | Кольцо | |
| 107 | 035-040-30-1-4 | Кольцо | |
| 110 | Шайба8Т | Шайба 8Т | |
| 111 | Шайба10.ОТ | Шайба | |
| 112 | Шайба12.ОТ | Шайба | |
| 124 | РМ1/2 | Шайба | |
| 125 | РМ22 | Шайба | |
| 126 | РМ24 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
