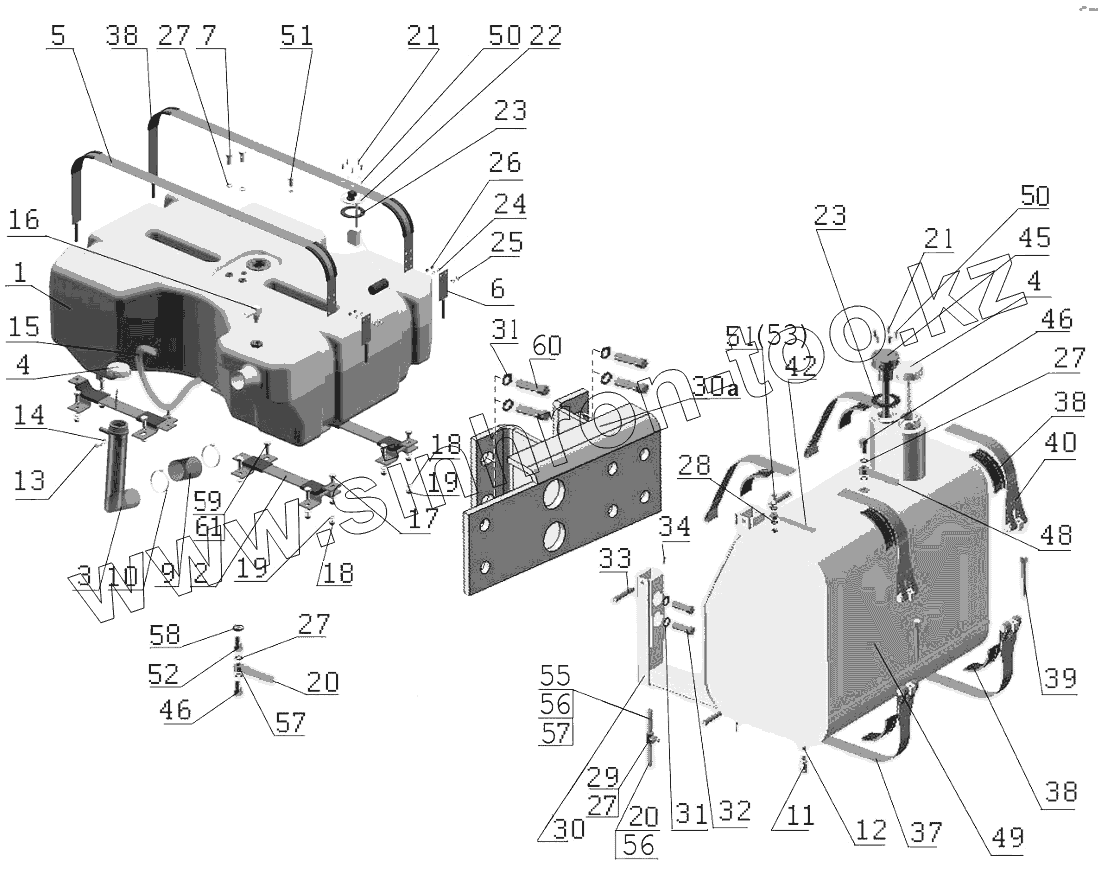

Каталог запасных частей к технике: МТЗ 1220. Баки топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
6
7
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
23
24
25
26
27
27
27
27
28
29
30
30а
31
31
32
33
34
37
38
38
38
39
40
42
42
42
42
45
46
46
48
49
50
50
51
51
52
53
55
56
56
57
57
58
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 1221-1101510 Бак
1 ЯВАГ1221-1101510 Бак
2 1221-1101430 Кронштейн
3 920-1101260 Горловина заливная
4 0821103010 Пробка
5 1221-1101680 Хомут
6 1221-1101690-01 Хомут
7 1021-2412004 Пробка
9 70-1101035-Б Рукав
10 ХС-66 Хомут
11 822-1101081 Штуцер
12 11,112-100 Шарик
13 М8-6gx20.88.35.019 Болт
14 Шайба8Т Шайба 8Т
15 85-1101002 Трубка
16 1221-1101620 Угольник
17 М10-6gx25.88.35.019 Болт
18 М10-6Н.6.019 Гайка
19 Шайба10.ОТ Шайба
20 920-1101162-07 Трубка
21 В.М5-6gx35.58.019 Винт
22 ДОТ.265Ч-01 Датчик
23 200-3806026 Прокладка
24 Шайба6Т Шайба
25 В.М6-6gx10.58.019 Винт
26 М6-6Н.6.019 Гайка
27 РМ14 Шайба
28 РМ10 Шайба
29 240-1111103 Болт
30 1220-1101130 Кронштейн
30а 925М-1101310 Кронштейн
31 Шайба16.ОТ Шайба
32 М16-6gx75.88.35.019 Болт
33 1522-1101125 Палец
34 3,2x18.019 Шплинт
37 1522-1101140 Лента
38 ПР-43-02 Прокладка
39 1522-1101005 Болт
40 923-1101140 Лента
42 920-1101160 Топливопровод
42 920Б-1101160 Топливопровод
42 920-1101160-04 Топливопровод
42 920Б-1101160-04 Топливопровод
45 ДОТ.680ЧМ-01 Датчик
46 Д18-051 Болт
48 920-1101162 Трубка
49 1522-1101210 Бак
50 80-1101067 Шайба
51 КГ1/8.А12.019 Пробка
52 1221-1101492 Штуцер
53 36-1104787 Болт
55 920-1101162-09 Трубка
56 Хомут Хомут
57 Ф80-3407720 Маслопровод
58 013-017-25-1-4 Кольцо
59 М12-6gx30.88.35.019 Болт
60 М16-6gx50.88.35.019 Болт
61 Шайба12.ОТ Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
