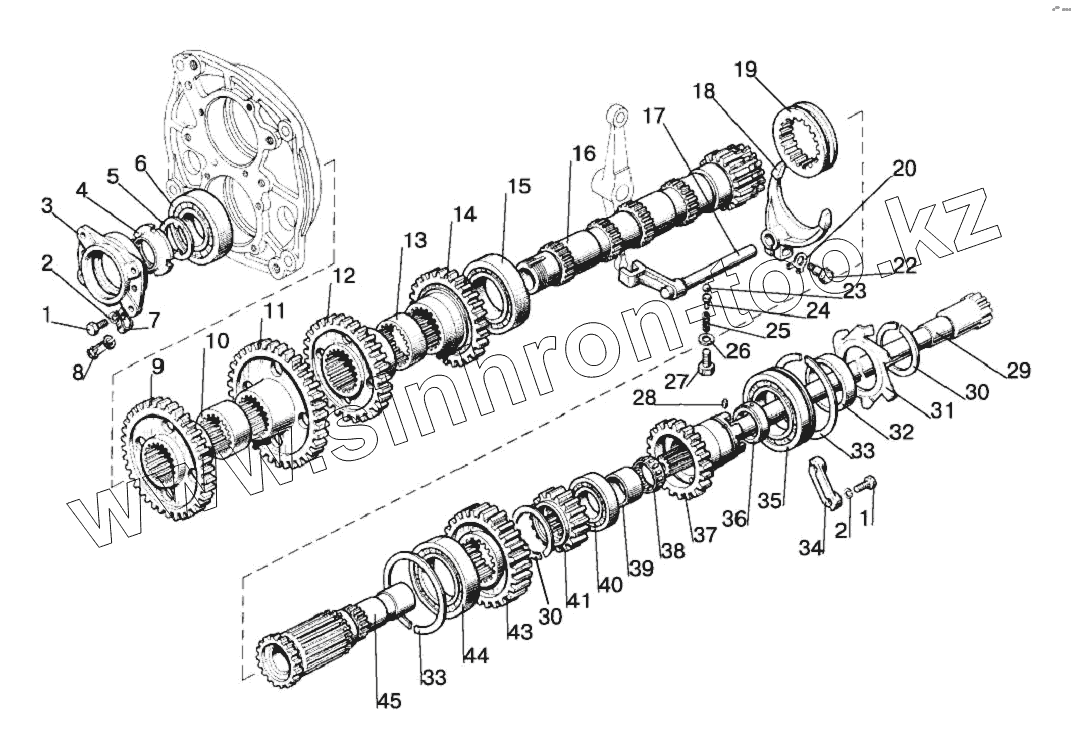

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Вал промежуточный

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

22

23

24

25

26

27

28

29

30

30

31

32

33

33

34

35

36

37

38

39

40

41

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
80-1701190-01	80-1701190-01		Вал промежуточный
1	БолтМ10-6gx30.88.35.019		Болт
2	Шайба10.ОТ		Шайба
3	80-1701151		Стакан
4	80-1701047		Гайка
5	80-1701186		Шайба
6	311А		Подшипник
7	70-1115012		Хомутик
8	48A-3801023		Трубка
9	80-1701214-01		Шестерня
10	80-1701213		Втулка
11	80-1701212		Шестерня
12	80-1701216		Шестерня
13	80-1701217		Втулка
14	80-1701219		Шестерня
15	3514Н		Подшипник
16	80-1701182		Вал промежуточный
17	85-1702038		Поводок
18	85-1702034		Вилка
19	80-1701184		Муфта
20	80-1702311		Шайба
22	80-1702108		Болт
23	Шарик10,0-60		Шарик 10,0-60
24	80-1704039		Направляющая
25	50-1702148-A		Пружина
26	85-1702051		Шайба
27	БолтМ12-6gx55.88.35.019		Болт
28	Штифт2.4х8		Штифт 2.4х8
29	80-1701160		Вал
30	Кольцо2С75		Кольцо
31	50-1701401		Крыльчатка
32	80-1701207		Втулка
33	80-1701206		Кольцо
34	80-1701205		Планка
35	50215А		Подшипник
36	80-1701201		Втулка
37	112-1701200		Шестерня в сборе
37	112-1701202		Шестерня
38	864710Е		Подшипник
39	80-1701203		Втулка
40	42210М		Подшипник
41	112-1701224		Шестерня
43	112-1701221		Шестерня
44	692215К1М		Подшипник
45	80-1701240		Вал

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
