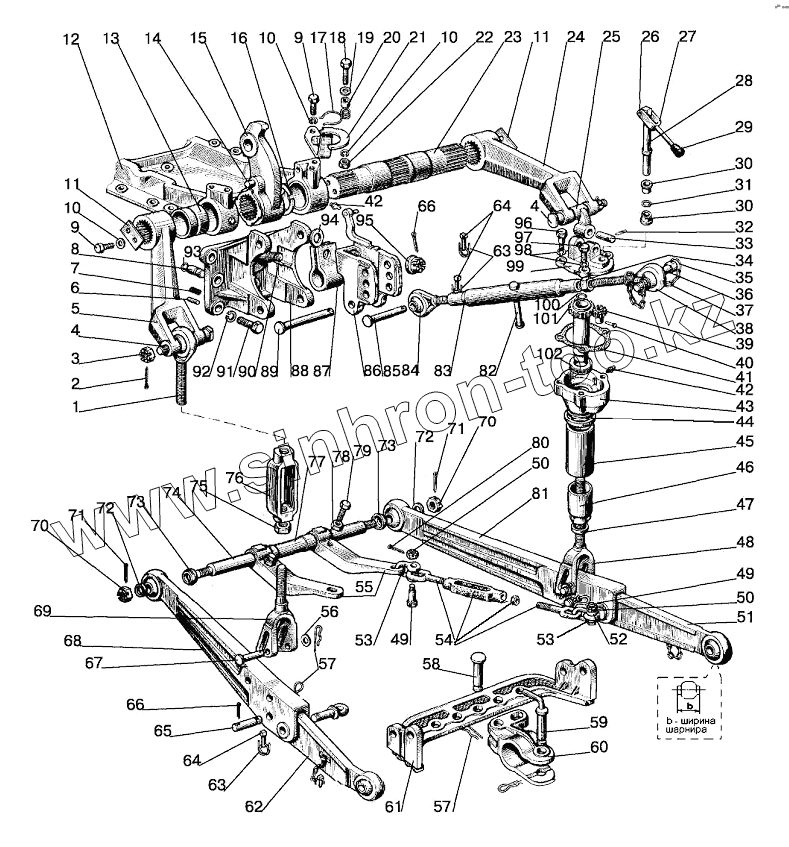

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Механизм задней навески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
38
38
39
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
51
52
53
53
54
55
56
57
57
58
59
60
61
62
62
63
63
64
64
65
66
66
67
68
69
70
70
71
71
72
72
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
Позиция на иллюстрации Заводской номер детали Название детали
85-4605010 85-4605010 Механизм задней навески
80-4605012 80-4605012 Раскос в сборе
80-4605030-04 80-4605030-04 Тяга правая
80-4605035-04 80-4605035-04 Тяга левая
80-4605150 80-4605150 Раскос
A61.03.000 A61.03.000 Тяга верхняя
А61.03.000-01 А61.03.000-01 Тяга верхняя
1 A61.02.100 Винт
2 Шплинт4х36.019 Шплинт
3 70-3003032 Гайка
4 50-4605076 Палец
5 80-4605021 Рычаг левый
6 70-4605317 Ограничитель
7 21A-1601150 Пружина
8 50-4605027 Штифт
9 БолтМ12-6gx25.88.35.019 Болт М12-6gx25.88.35.019
10 Шайба12.ОТ Шайба
11 40-4605023-A2 Шайба
12 85-2401024 Крышка
13 70-4605032 Втулка
14 80-4605313 Палец
15 85-4605024 Рычаг
16 Кольцо2С65 Кольцо 2С65
17 A61.07.002 Пружина
18 БолтМ12-6gx35.88.35.019 Болт
19 ШайбаС12.01.019 Шайба
20 50-4605069 Втулка
21 85-4605145 Кронштейн в сборе
21 85-4605240 Кронштейн
22 ГайкаМ12-6Н.04.019 Гайка
23 70-4605023 Вал поворотный
24 80-4605022 Рычаг правый
25 70-4605168 Серьга
26 А61.01.016-Б Ось
27 A61.01.400 Вилка
28 A61.01.600 Вал
29 A61.01.014 Рукоятка
30 A61.01.017 Втулка
31 Кольцо016-021-30-2-4 Кольцо
32 ШтифтА.8х45.65Г Штифт А.8х45.65Г
33 A61.01.004 Палец
34 A61.02.003 Контргайка
35 A61.03.002 Кольцо
36 A61.03.001-02 Палец
36 А61.03.001-01 Палец диаметр 25 мм
37 A61.08.001 Цепочка
38 A61.02.100-04 Винт с шарниром 0 22,5
38 А61.02.100-05 Винт диаметр 25
39 A61.01.001 Шестерня
40 A61.01.005 Ось
41 A61.01.003 Прокладка
42 Масленка1.3.Ц9.хр Масленка1.3.Ц9.хр
43 A61.01.104 Корпус
44 A61.01.013 Втулка
45 A61.01.008 Труба
46 A61.01.011 Колпак
47 A61.01.009 Ограничитель
48 70-4605100 Вилка
49 50-4605086 Болт серьги
50 ГайкаМ12-6Н.6.019 Гайка
51 80-4605030 Тяга в сборе
51 80-4605040 Тяга
51 С50-4605040-А Тяга
52 70-4605048-A Проушина
53 A61.09.002 Серьга
54 1220-4605515 Стяжка
54 1220-4605580 Стяжка
55 80-4605033 Кронштейн
56 ШайбаС18.01.019 Шайба С 18.01.019
57 A61.07.001 Шплинт
58 A61.10.002 Палец
59 50-4605079-Б Шкворень
60 A61.11.001 Вилка
61 80-4605025 Поперечина в сборе
61 80-4605046 Поперечина
62 80-4605035 Тяга в сборе
62 80-4605040-01 Тяга
62 С50-4605045-А Тяга
63 A61.05.004 Кольцо
64 A61.05.005 Чека
65 50-4605049-Б Палец
66 Шплинт5х36.019 Шплинт
67 Ф50-4605084 Палец
68 80-4605050-01 Тяга
69 85-4605100 Вилка
70 A04.02.020 Гайка
71 Шплинт5х45.019 Шплинт 5х45.019
72 80-4605047 Шайба
73 80-4605068 Шайба
74 80-4605026 Ось
75 A61.02.003 Контргайка
76 A61.02.001 Стяжка
77 80-4605018 Втулка
78 ГайкаМ16-6Н.04.019 Гайка
79 50-4605015 Болт с гайкой в сборе
79 50-4605019 Болт
80 Шплинт3,2х18.019 Шплинт
81 80-4605050 Тяга
82 A61.03.102 Рукоятка
83 A61.03.101 Труба
84 A61.02.100-02 Винт
85 A61.10.001-02 Палец
86 85-4605330 Серьга
87 70-4605302-Б Пружина
88 85-4605016 Кронштейн
89 A61.10.001 Палец
90 70-4605320 Болт
91 70-4605036 Болт
92 Шайба20.ОТ Шайба
93 54.38.619 Кольцо
94 70-4605304-Б Шайба
95 70-4605316 Гайка упорная
96 A61.01.006 Болт
97 БолтМ14-6gx40.88.35.019 Болт
98 Шайба14.ОТ Шайба
99 A61.01.204 Крышка
100 A61.01.012 Ограничитель
101 A61.01.300 Труба
102 8109 Подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
