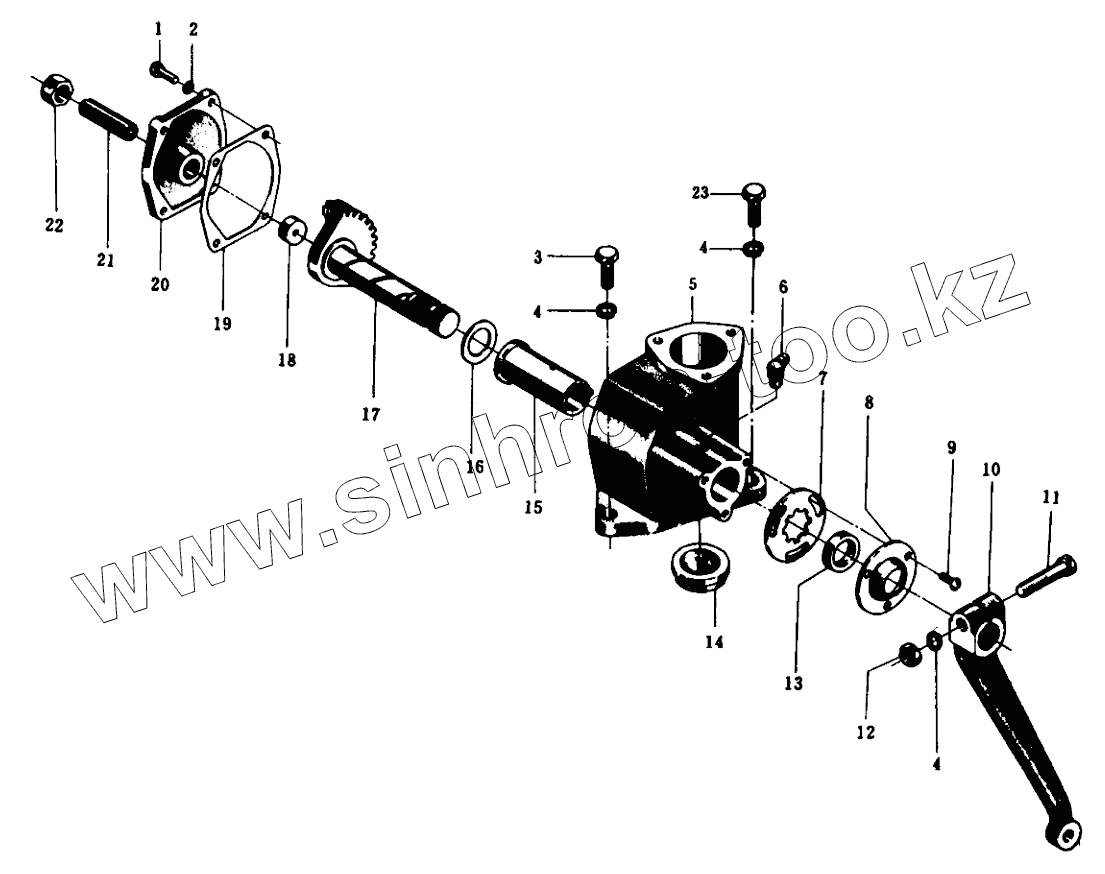

Каталог запасных частей к технике: Минитракторы Уралец. Рулевой механизм (старого образца)
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5781-86 | Болт | |
| 2 | GB93-87 | Шайба | |
| 3 | GB5781-86 | Болт | |
| 4 | GB93-87 | Шайба | |
| 5 | 10T.40.101 | Корпус рулевого механизма | |
| 6 | GB1153 | Маслёнка М10х1 | |
| 7 | 10T.40.107 | Диск регулировочный | |
| 8 | 10T.40.106 | Крышка пылезащитная | |
| 9 | GB67-85 | Винт | |
| 10 | 16.40.104-1 | Сошка поворотная | |
| 11 | GB5780-86 | Болт | |
| 12 | GB6170-86 | Гайка | |
| 13 | 10T.40.105 | Кольцо пылезащитное | |
| 14 | 10T.40.102 | Колпачок корпуса рулевого механизма нижний | |
| 15 | 10T.40.108 | Втулка сердечника регулировочная | |
| 16 | 10T.40.110 | Прокладка регулировочная | |
| 17 | 10T.40.109 | Валик сектора рулевого механизма | |
| 18 | 10T.40.112 | Прокладка упорная кольцевая | |
| 19 | 10T.40.114 | Прокладка боковой крышки корпуса рулевого механизма | |
| 20 | 10T.40.115 | Крышка корпуса рулевого механизма боковая | |
| 21 | 10T.40.113 | Винт закрепления | |
| 22 | GB6171-86 | Гайка | |
| 23 | GB5781-86 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
