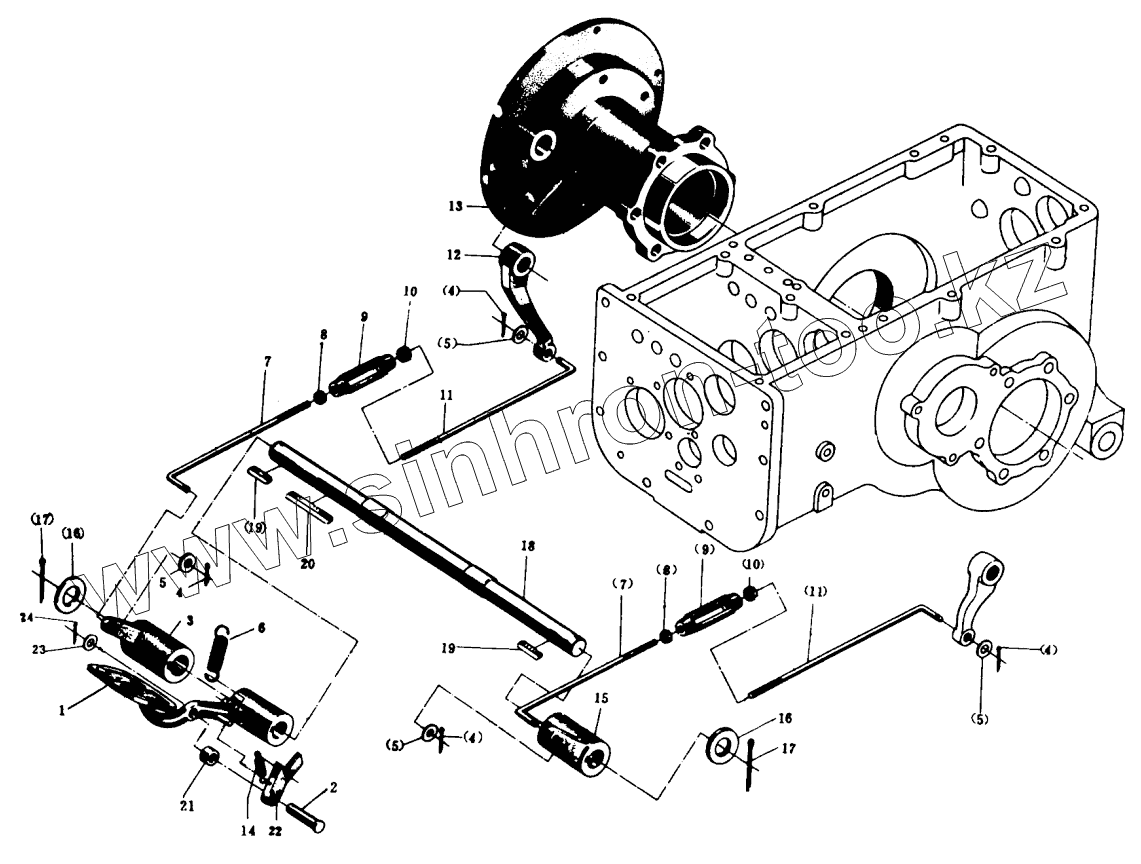

Каталог запасных частей к технике: Минитракторы Уралец. Механизм управления тормозом
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14.43.123 | Педаль тормоза | |
| 2 | 10T.43.124 | Палец оттяжной пружины замковой лапы | |
| 3 | 16.43.113 | Рычаг растягивающий правый | |
| 4 | GB91-86 | Шплинт | |
| 5 | GB97.1-85 | Шайба | |
| 6 | 10T.43.114 | Пружина педали оттяжная | |
| 7 | 10T.43.108 | Тяга тормозная | |
| 8 | GB6170-86 | Гайка | |
| 9 | 10T.43.110 | Соединитель | |
| 10 | GB6170-86 | Гайка | |
| 11 | 10T.43.109 | Тяга | |
| 12 | 16.43.106 | Рычаг правый | |
| 13 | 16.37.157 | Кожух правой полуоси | |
| 14 | 10T.43.115 | Пружина замковой лапы оттяжная | |
| 15 | 10T.43.112 | Рычаг растягивающий левый | |
| 16 | GB97.1-85 | Шайба | |
| 17 | GB91-86 | Шплинт | |
| 18 | 16.43.111 | Валик педали | |
| 19 | GB1096-79 | Шпонка | |
| 20 | GB1096-79 | Шпонка | |
| 21 | 10T.43.117-A | Втулка распорная | |
| 22 | 10T.43.126 | Лапа замковая | |
| 23 | GB97.1-85 | Шайба | |
| 24 | GB91-86 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
