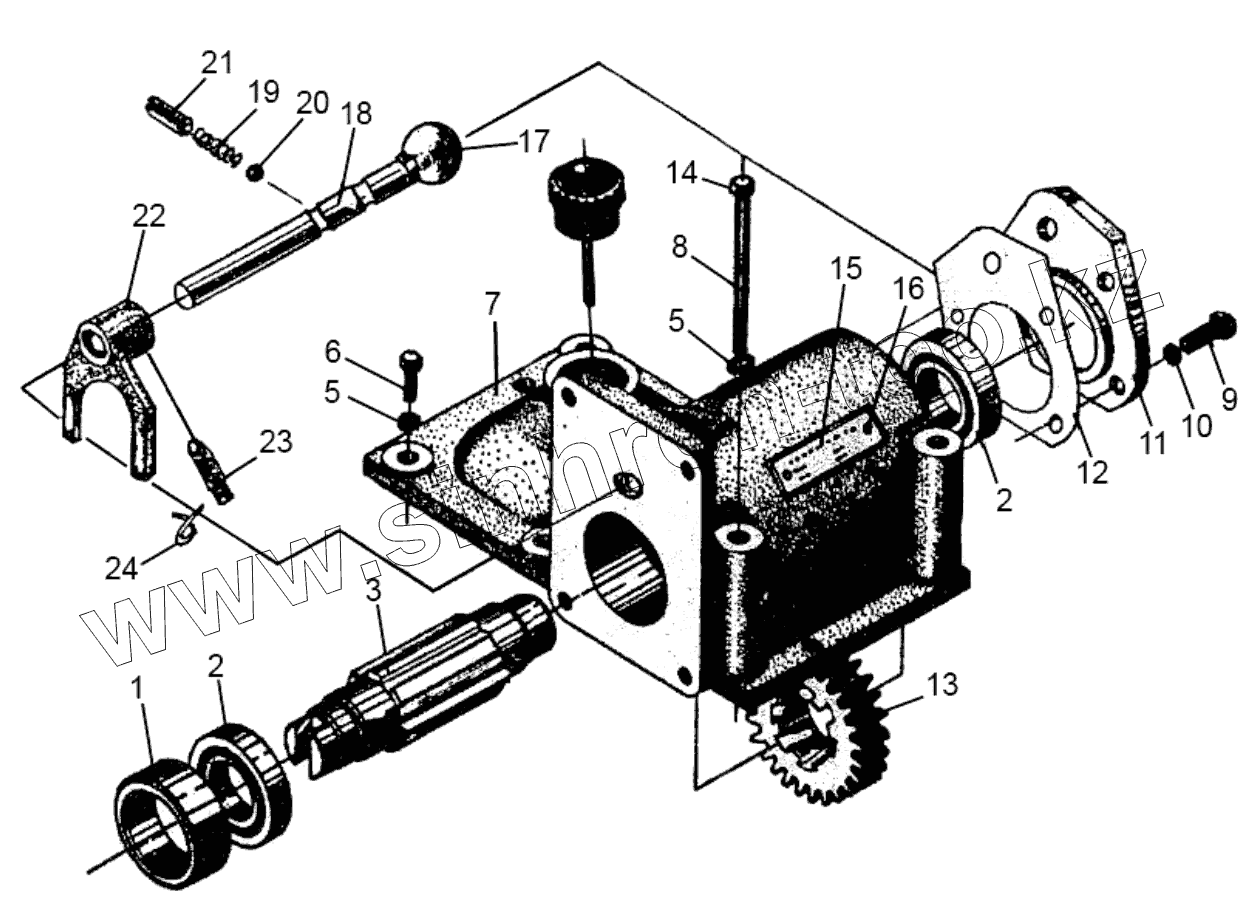

Каталог запасных частей к технике: Минитракторы Уралец. Механизм привода масляного насоса (нового образца)
1
2
2
3
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14D.54.208 | Кольцо упорное переднее | |
| 2 | GB276 | Подшипник качения 6205 | |
| 3 | 14D.54.202-3 | Вал-шестерня | |
| 5 | GB93 | Шайба | |
| 6 | GB21 | Болт | |
| 7 | 14D.54.201-3 | Кожух камеры шестерён насоса | |
| 8 | GB21 | Болт | |
| 9 | GB21 | Болт | |
| 10 | GB93 | Шайба | |
| 11 | 14D.54.205-2 | Крышка торцевая | |
| 12 | 14D.54.204-2 | Прокладка бумажная | |
| 13 | 14D.54.203-3 | Шестерня привода масляного насоса | |
| 14 | 10Т.37.041 | Измеритель уровня масла в сборе | |
| 15 | 14.54.210 | Табличка | |
| 16 | GB827 | Заклёпка для таблички 3х5 | |
| 17 | 14.54.129 | Головка шаровая | |
| 18 | 14.54.307 | Валик вилки | |
| 19 | 14.54.309 | Пружина стопорная | |
| 20 | GB308 | Шарик стальной | |
| 21 | GB86-88 | Винт | |
| 22 | 14.54.306 | Вилка | |
| 23 | 10Т.37.189 | Винт закрепляющий | |
| 24 | GB343 | Проволока стальная | |
| 25 | 14D.54.000 | Привод масляного насоса в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
