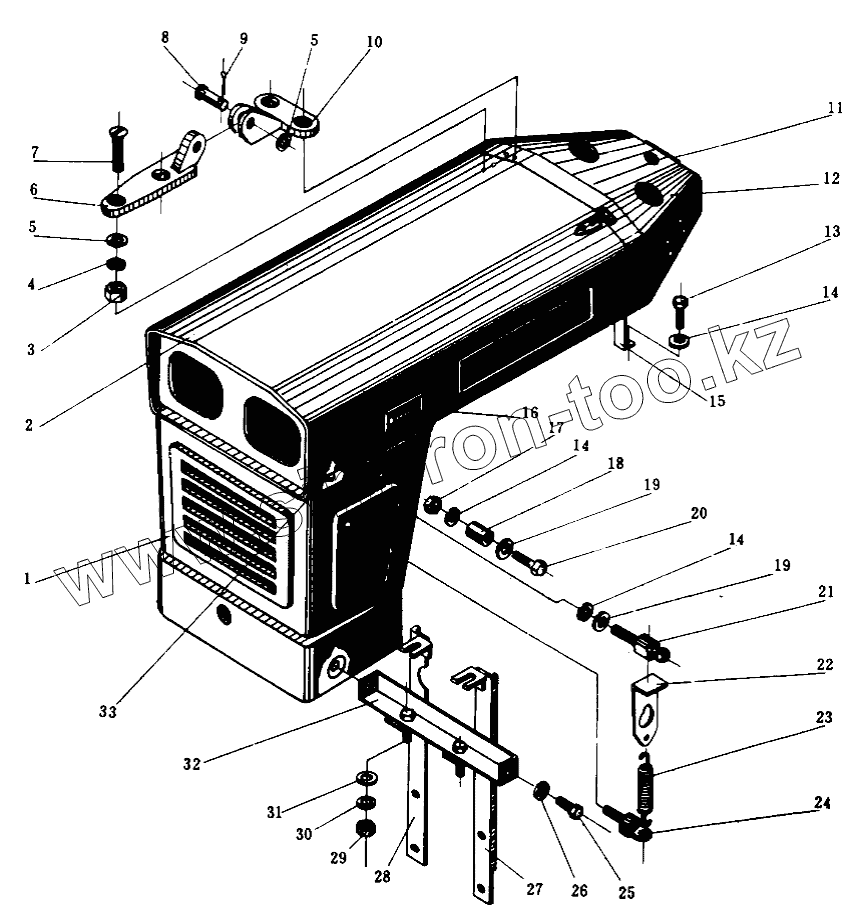

Каталог запасных частей к технике: Минитракторы Уралец. Капот двигателя в сборе (120/160)
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
12
12
13
14
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16.47.014 | Капот передний в сборе | |
| 2 | 14.47.043 | Капот верхний двигателя | |
| 2 | 22.47.043 | Капот верхний двигателя | |
| 2 | 16.47.043 | Капот верхний двигателя | |
| 3 | GB6170-86 | Гайка | |
| 4 | GB93-87 | Шайба | |
| 5 | GB97.1-85 | Шайба | |
| 6 | 14.47A.438 | Шарнир | |
| 7 | GB68-85 | Винт | |
| 8 | GB882-86 | Палец | |
| 9 | GB91-86 | Шплинт | |
| 10 | 14.47A.439 | Седло шарнира | |
| 11 | 14.47.108 | Табличка переключения передач | |
| 12 | 14D.47.012-1 | Панель приборная в сборе | |
| 12 | 16.47.012 | Панель приборная в сборе | |
| 12 | 22.47.012 | Панель приборная в сборе | |
| 13 | GB5781-86 | Болт | |
| 14 | GB93-87 | Шайба | |
| 15 | 14.47.107 | Кронштейн крепления панели приборной | |
| 16 | 14.47.109 | Табличка фирменная | |
| 17 | GB6170-86 | Гайка | |
| 18 | 14.47A.436 | Подставка | |
| 19 | GB97.1-85 | Шайба | |
| 20 | GB5780-86 | Болт | |
| 21 | 10T.47.105-1 | Болт шаровый | |
| 22 | 10T.47.109-2 | Кронштейн угловой | |
| 23 | 14.47.106 | Пружина капота растяжная | |
| 24 | 10T.47.101-1 | Болт ушковый | |
| 25 | GB5781-86 | Болт | |
| 26 | GB97.1-85 | Шайба | |
| 27 | 14.50.032 | Правый кронштейн топливного бака | |
| 28 | 14.50.031 | Левый кронштейн топливного бака | |
| 29 | GB6170-86 | Гайка | |
| 30 | GB93-87 | Шайба | |
| 31 | GB97.1-85 | Шайба | |
| 32 | 14.47.013 | Уголок крепления кронштейнов | |
| 33 | 14.47A.403 | Прокладка резиновая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
