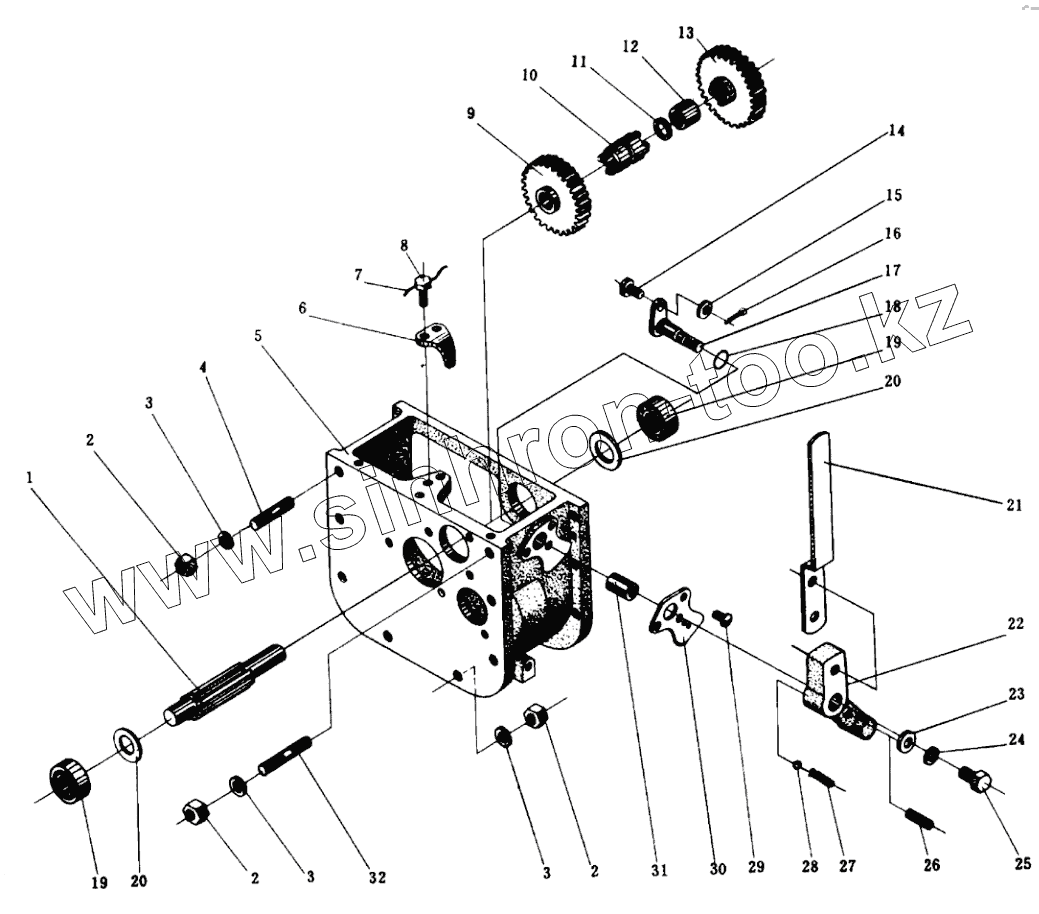

Каталог запасных частей к технике: Минитракторы Уралец. Дополнительная коробка передач (старого образца)
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14.37.128-1 | Вал подъёмника | |
| 2 | GB6170-86 | Гайка | |
| 3 | GB93-87 | Шайба | |
| 4 | GB901-88 | Шпилька | |
| 5 | 10T.37.102-A | Корпус дополнительной коробки передач | |
| 6 | 10T.37.119 | Упор | |
| 7 | GB3081-82 | Проволока стальная | |
| 8 | GB32.1-88 | Болт | |
| 9 | 14.37.205-1 | Шестерня подъемная | |
| 10 | 10T.37.131 | Муфта зубчатая | |
| 11 | 10T.37.130 | Кольцо распорное внутреннее | |
| 12 | 10T.37.206 | Втулка подъёмной шестерни | |
| 13 | 14.37.206-1 | Шестерня передаточная | |
| 14 | 10T.37.181 | Головка подъёмной вилки | |
| 15 | GB97.1-85 | Шайба | |
| 16 | GB91-86 | Шплинт | |
| 17 | 10T.37.177 | Валик подъёмной вилки | |
| 18 | GB1235 | Кольцо | |
| 19 | GB276-89 | Подшипник | |
| 20 | 10T.37.129 | Кольцо упорное внешнее | |
| 21 | 14.37.375-A | Рукоятка выключения масляного насоса | |
| 22 | 14.37.376 | Опора рукоятки | |
| 23 | 10T.37.178 | Прокладка нажимная | |
| 24 | GB93-87 | Шайба | |
| 25 | GB5781-86 | Болт | |
| 26 | GB71-85 | Винт | |
| 27 | 10T.37.182 | Пружина фиксирующая | |
| 28 | GB308-84 | Шарик | |
| 29 | GB68-85 | Винт | |
| 30 | 10T.37.179-A | Кулиса подъёма | |
| 31 | 10.37.314 | Втулка валика подъёмной вилки | |
| 32 | GB901-88 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
