Каталог запасных частей к технике: Минитракторы Ставрополец-244. ТЕ300.50Е Бак топливный в сборе
1
1.1
1.2
1.3
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17

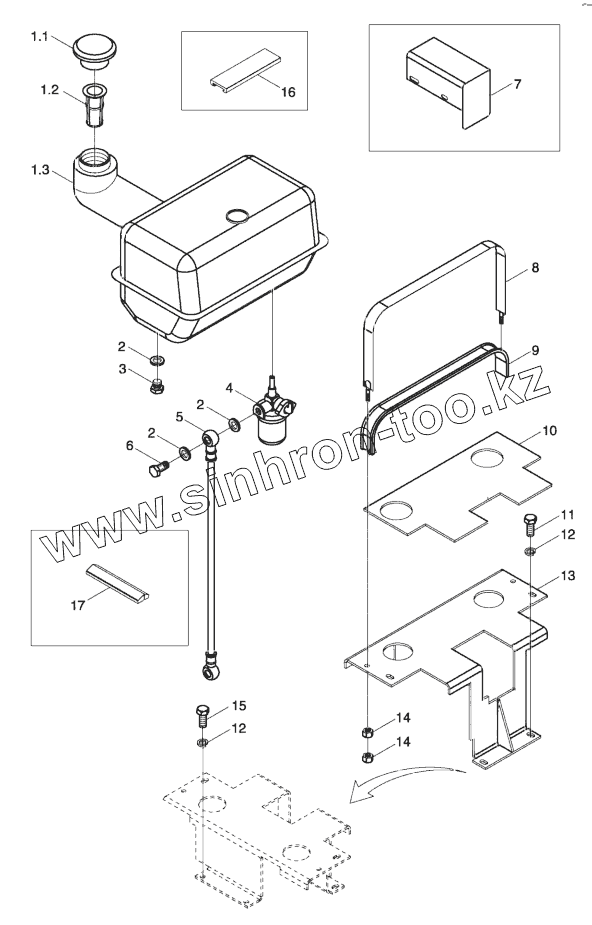

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТЕ300.50Е | ТЕ300.50Е | Бак топливный в сборе | |
| 1 | ТЕ300.50E.1 | Бак топливный в сборе | |
| 1.1 | TD800.501A.1.1 | Крышка топливного бака | |
| 1.2 | FT250.50A.015a | Сетка заливной горловины фильтрующая | |
| 1.3 | ТЕ300.50Е.1.1 | Бак топливный | |
| 2 | JB/T982-14 | Шайба D14 | |
| 3 | FT250.50.107 | Пробка топливного бака сливная | |
| 4 | ТЕ300.50A.3 | Кран топливный с отстойником в сборе | |
| 5 | FT250.50.023 | Топливопровод фильтр-ТНВД | |
| 6 | FT65.50.106 | Болт штуцерный | |
| 7 | ТЕ300.50.5 | Пластина теплоизоляционная сварная | |
| 8 | ТЕ300.50.4 | Хомут крепления бака | |
| 9 | FT300.45.809 | Уплотнитель хомута бака | |
| 10 | ТЕ300.50-02 | Пластина топливного бака крепежная | |
| 11 | GB/T5783-М10x25-A3L | Болт М10x25 | |
| 12 | GB/T93-10-А0Р | Гровер D10 | |
| 13 | ТЕ250.50.2 | Кронштейн топливного бака | |
| 14 | GB/T6170-M10-A3L | Гайка М10 | |
| 15 | GB/T5783-М10x20-A3L | Болт М10x20 | |
| 16 | FT65.50.029a | Уплотнитель топливного бака верхний | |
| 17 | FT300.50.112 | Уплотнитель топливного бака нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
