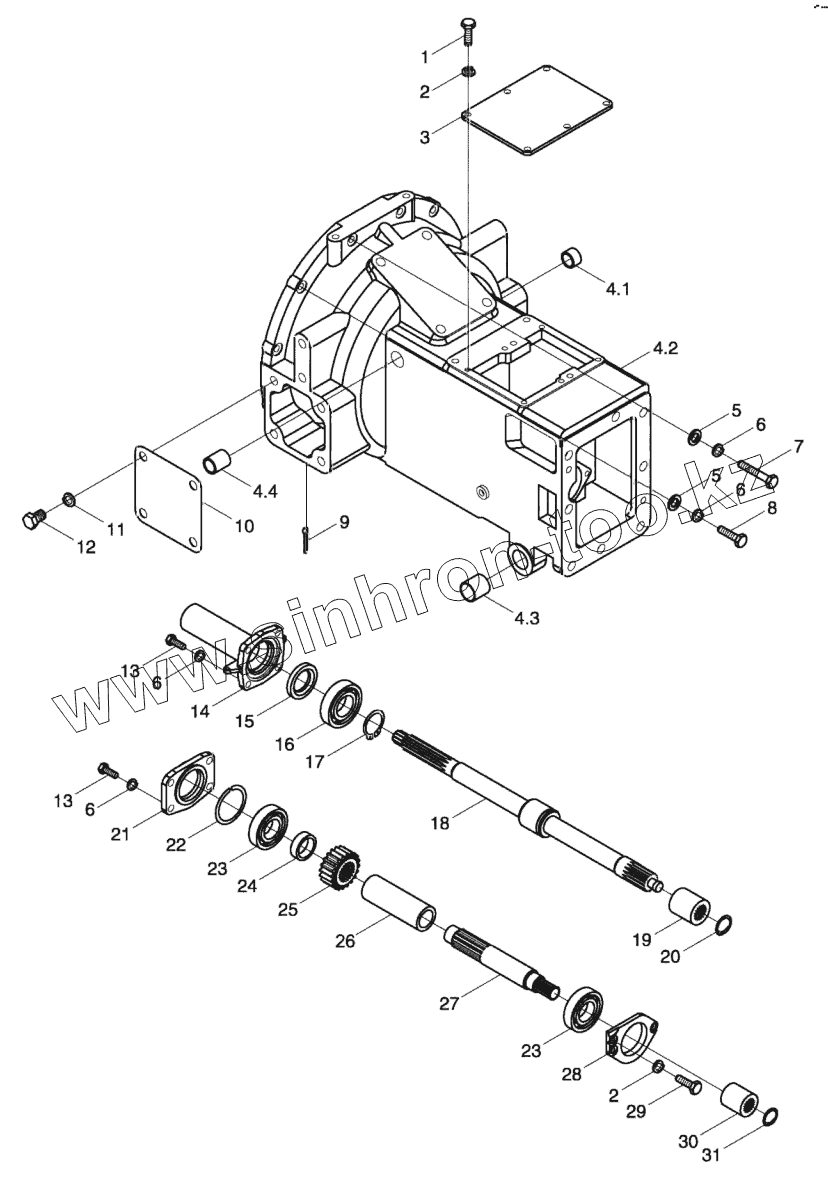

Каталог запасных частей к технике: Минитракторы Ставрополец-244. TE254.361D Картер сцепления в сборе
1
2
2
3
4
4.1
4.2
4.3
4.4
5
5
6
6
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE254.361D | TE254.361D | Картер сцепления в сборе | |
| 1 | GB/T5783-M8x25-A2L | Болт М8х25 | |
| 2 | GB/T93-8-A0P | Гровер D8 | |
| 3 | FT250.36.106 | Крышка верхняя | |
| 4 | TE250.361F.1 | Корпус механизма сцепления в сборе | |
| 4.1 | FT250.36.102 | Втулка оси вилки сцепления короткая | |
| 4.2 | TE250.361F.1-01a | Корпус механизма сцепления | |
| 4.3 | FT250.36.104 | Втулка оси педали сцепления | |
| 4.4 | FT250.36.103 | Втулка оси вилки сцепления длинная | |
| 5 | GB/T97.1-10 | Шайба D10 | |
| 6 | GB/T93-10 | Гровер D10 | |
| 7 | GB/T5782-M10x55-A2L | Болт М10x55 | |
| 8 | GB/T5783-M10x35-A3L | Болт М10x35 | |
| 9 | GB/T91-4x20-A0P | Палец 4x20 | |
| 10 | FT250.36.110 | Крышка смотрового отверстия | |
| 11 | GB/T93-14-A0P | Гровер D14 | |
| 12 | TE250.361F-17 | Болт М14x20 | |
| 13 | GB/TT5783-M10x25-A3L | Болт М10x25 | |
| 14 | TE254.361H-02 | Опора корпуса выжимного подшипника | |
| 15 | GB/T9877.1-FB35x55x8D | Сальник | |
| 16 | GB/T276-6207 | Подшипник 6207 | |
| 17 | GB/T894.1-35 | Кольцо стопорное D35 для вала | |
| 18 | TE254.361A-02 | Вал сцепления | |
| 19 | FT250.36.105 | Муфта соединительная | |
| 20 | GB/T893.1-18 | Кольцо стопорное D18 для вала | |
| 21 | TE250.361F-04 | Крышка подшипника | |
| 22 | TE250.361F-21 | Прокладка регулировочная | |
| 23 | GB/T276-6305 | Подшипник 6305 | |
| 24 | TE250.361F-05 | Втулка распорная | |
| 25 | TE300.361-01 | Шестерня привода переднего моста ведущая | |
| 26 | TE254.361A-01 | Втулка распорная большая | |
| 27 | TE250.361F-12 | Вал вилки блокировки дифференциала | |
| 28 | TE250.361F-22 | Крышка подшипника | |
| 29 | GB/T5783-M8x20-A2L | Болт М8х20 | |
| 30 | TE250.361F-13 | Муфта соединительная | |
| 31 | GB/T893.1-21 | Кольцо стопорное D21 для вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
