Каталог запасных частей к технике: Минитракторы Ставрополец-244. ТЕ250.477 Замок капота в сборе

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

6

6

7

7

8

9

10

11

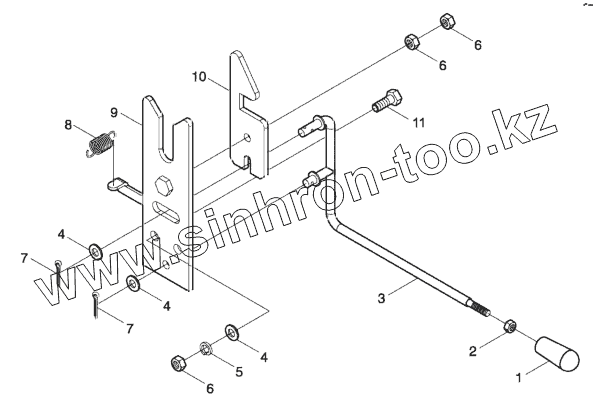

Позиция на иллюстрации	Заводской номер детали		Название детали
ТЕ250.477	ТЕ250.477		Замок капота в сборе
1	ТЕ250В.47.9		Рукоятка открытия капота
2	GB/T6170-M6-A2L		Гайка М6
3	ТЕ250В.47.7		Рычаг открытия капота
4	GB/T97.1-8-A0P		Шайба D8
5	GB/T93-8-А0Р		Гровер D8
6	GB/T6170-M8-A2L		Гайка М8
7	GB/T91-3.2x16-A0P		Шплинт 3,2x16
8	FT200.21.106		Пружина
9	ТЕ250В.47.5		Пластина ограничительная
10	ТЕ250В.47-01		Пластина замковая
11	GB/T5783-M8x25-A2L		Болт М8х25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
