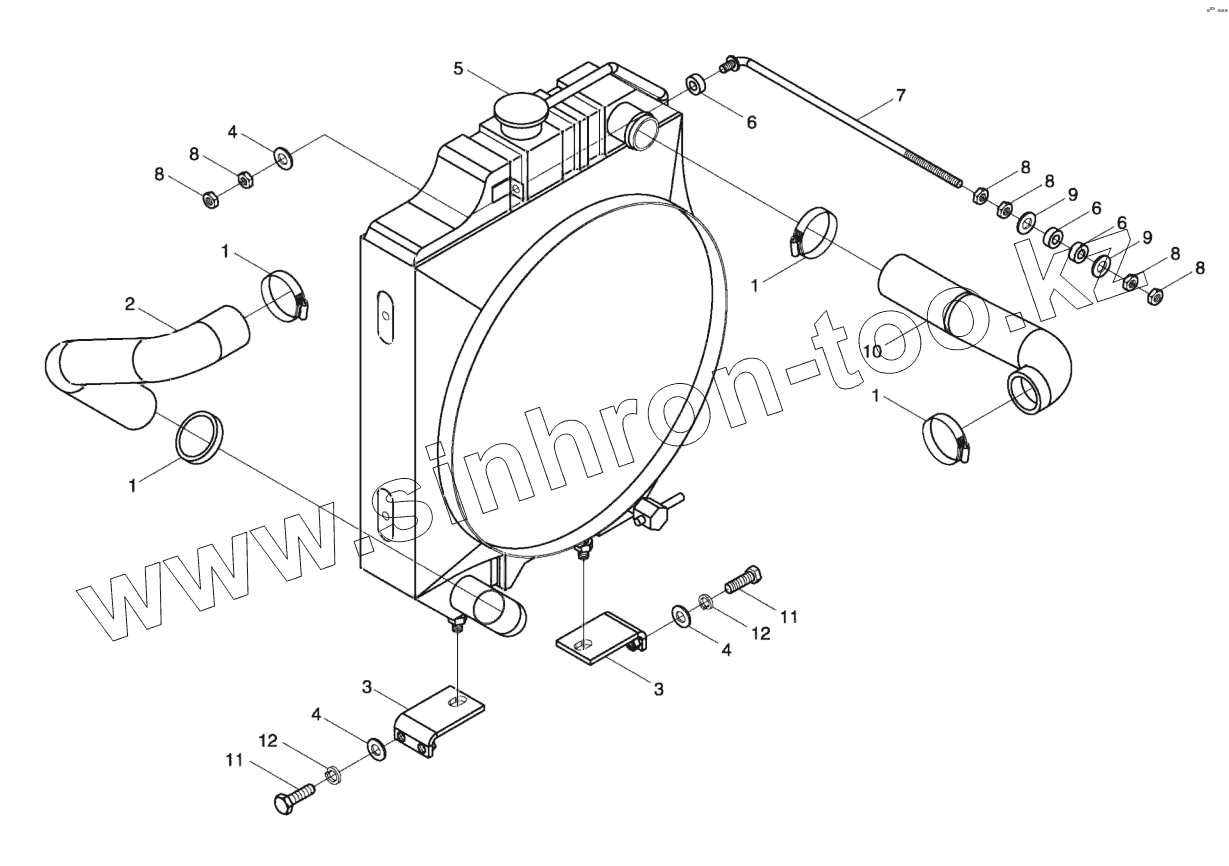

Каталог запасных частей к технике: Минитракторы Ставрополец-244. ТЕ250.13В Система охлаждения в сборе

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

3

4

4

4

5

6

6

6

7

8

8

8

8

8

8

9

9

10

11

11

12

12

Позиция на иллюстрации	Заводской номер детали		Название детали
ТЕ250.13В	ТЕ250.13В		Система охлаждения в сборе
1	Q67650		Хомут
2	ТЕ250.13В-02		Патрубок радиатора нижний
3	ТЕ250.13В.2		Кронштейн радиатора
4	GB/T97.1-8-A0P		Шайба D8
5	TE250.13B.1		Радиатор в сборе
6	FT650.13.135		Шайба резиновая
7	TE250.13B.3		Тяга крепления радиатора
8	GB/T6172.1-М8-А2L		Гайка M8-A2L
9	GB/T96.1-8-A0P		Шайба D8
10	TE250.13B-01		Патрубок радиатора верхний
11	GB/T5783-M8x35-A2L		Болт М10x35
12	GB/T93-8-A0P		Гровер D8
