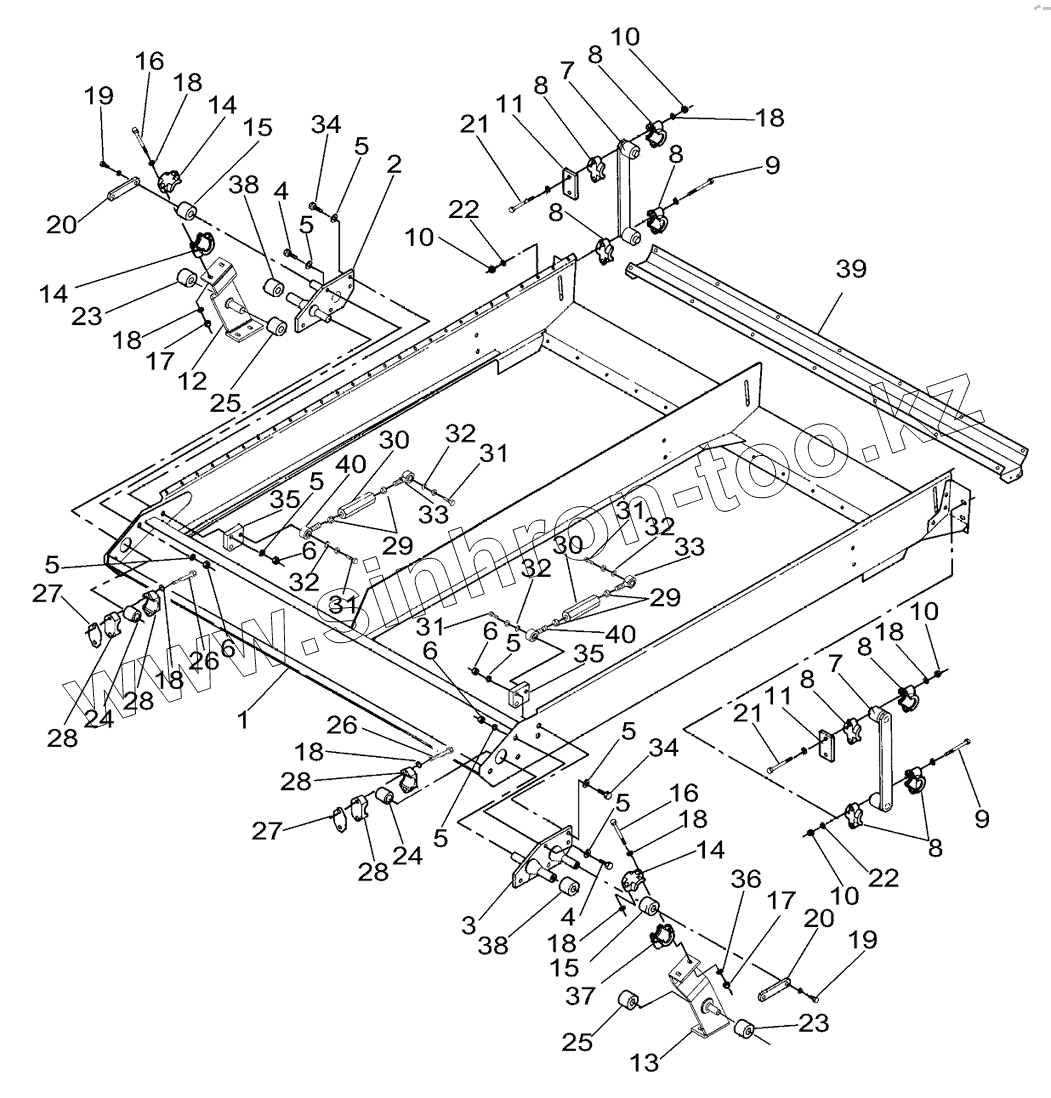

Каталог запасных частей к технике: Massey Ferguson Fend-8300/8350. Upper Shaker Shoe And Suspension
1
1
2
3
4
4
5
5
5
5
5
5
5
5
6
6
6
6
7
7
8
8
8
8
8
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
17
17
18
18
18
18
18
18
18
18
19
19
20
20
21
21
22
22
23
23
23
24
24
25
25
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
31
31
32
32
32
32
33
33
34
34
35
35
36
37
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D28480542 | SHAKER SHOE | |
| 1 | D28485258 | SHAKER SHOE | |
| 2 | D28480888 | SUPPORT | |
| 3 | D28480887 | SUPPORT | |
| 4 | 3009507X1 | Hex Cap Screw | |
| 5 | D20400537 | SPACER | |
| 6 | 1442190X1 | Locknut | |
| 7 | D28480911 | ARM | |
| 8 | D28430010 | HALF FLANGE | |
| 9 | D40426500 | SCREW | |
| 10 | 1440329X1 | Locknut | |
| 11 | D28480235 | SHIM | |
| 12 | D28485220 | ARM | |
| 12 | D28485218 | ARM | |
| 13 | D28485219 | ARM | |
| 13 | D28485217 | ARM | |
| 14 | D28485244 | BRACKET | |
| 15 | D46481600 | BUSH | |
| 16 | 3009503X1 | Hex Cap Screw | |
| 17 | 1440329X1 | Locknut | |
| 18 | D20400426 | WASHER | |
| 19 | 3009492X1 | Hex Cap Screw | |
| 20 | D28480129 | LINK | |
| 21 | 3009503X1 | Hex Cap Screw | |
| 22 | D20400473 | WASHER | |
| 23 | D46481700 | BUSH | |
| 23 | D46481700 | BUSH | |
| 24 | D28480268 | BUSH | |
| 25 | D46481600 | BUSH | |
| 25 | D46481600 | BUSH | |
| 26 | D40426500 | SCREW | |
| 27 | D28480105 | PLATE | |
| 28 | D28480270 | HALF FLANGE | |
| 29 | 3009695X1 | Nut | |
| 30 | D28480838 | BOLT | |
| 31 | 3009507X1 | Hex Cap Screw | |
| 32 | D20400424 | WASHER | |
| 33 | D45698800 | TOGGLE | |
| 34 | D40411400 | SCREW METRIC | |
| 35 | D28480694 | SUPPORT | |
| 36 | D20400473 | WASHER | |
| 37 | D28485223 | BRACKET | |
| 38 | D46481800 | BUSH | |
| 39 | D28485323 | SEAL | |
| 40 | D45699000 | TOGGLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
