Каталог запасных частей к технике: Машстройхолдинг ЗСК-70. Загрузчик ЗСК 70-51-4.0-01
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14

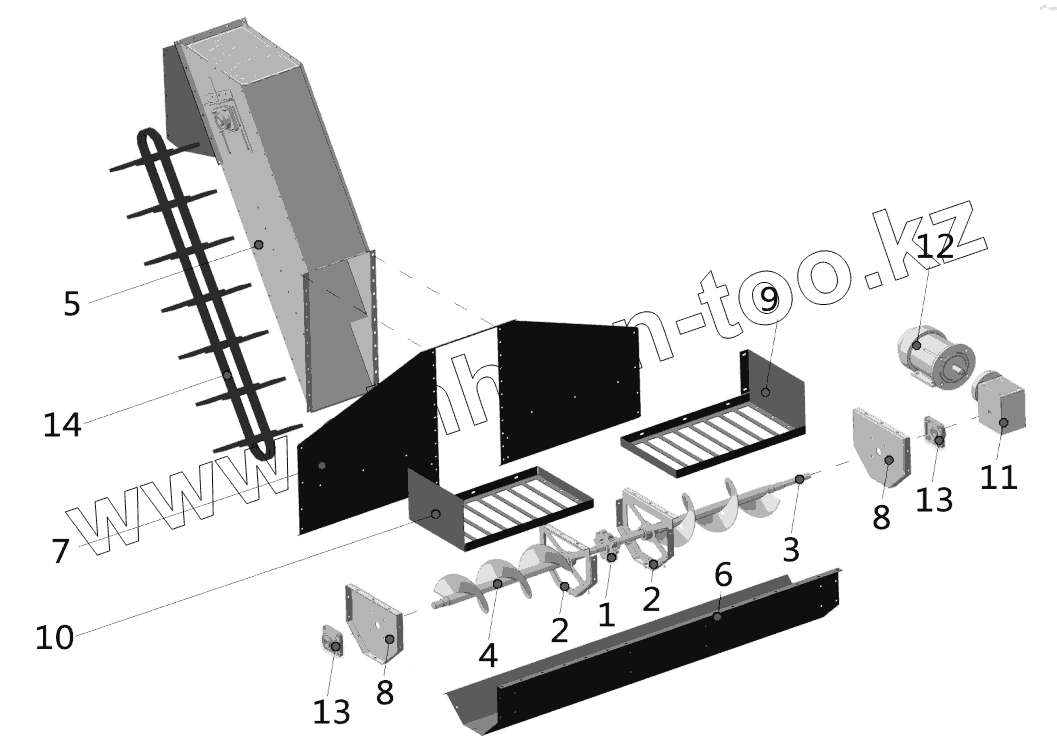

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗСК 70-01.03.00 | звездочка | |
| 2 | ЗСК 70-02.05.03.00 | мембрана | |
| 3 | ЗСК 70-02.08.00-01 | шнек | |
| 4 | ЗСК 70-02.08.00-02 | шнек | |
| 5 | ЗСК 70-01.00 | рама | |
| 6 | ЗСК 70-51-4.11 | лоток | |
| 7 | ЗСК 70-51-4.12 | стенка | |
| 8 | ЗСК 70-02.05.03.11-01 | мембрана | |
| 9 | ЗСК 70-51-4.13 | решетка | |
| 10 | ЗСК 70-51-4.13-01 | решетка | |
| 11 | NMRW063 | редуктор | |
| 12 | АИРС80В4 У2 380 | двигатель асинхронный | |
| 13 | UCF206C | Подшипник | |
| 14 | ЗСК 70-51-4.14 | Транспортер скребковый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
