Каталог запасных частей к технике: Машстройхолдинг ЗСК-70. Погрузчик ЗСК 70-01.00
1
2
3
4
5
6
7
8
9
10
11
12
12
13

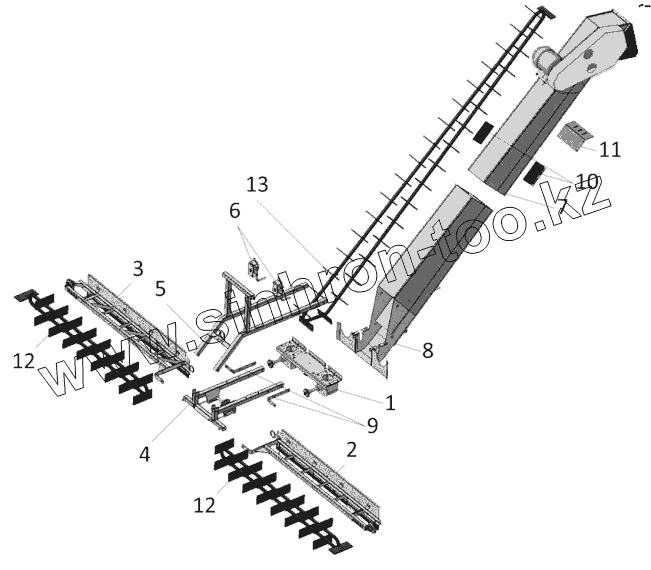

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А 100-03.00 | блок редукторов | |
| 2 | А 100-04.00 | питатель прав | |
| 3 | А 100-05.00 | питатель лев | |
| 4 | А 100-06.00 | рама передняя | |
| 5 | ЗСК 70-08.00 | раскос | |
| 6 | А 100-09.00 | лебедка | |
| 7 | ЗСК 70-01.07.00в | короб верхний | |
| 8 | ЗСК 70-01.07.00н | короб нижний | |
| 9 | А 100-11 | накладка | |
| 10 | ЗСК 70-12 | щека | |
| 11 | ЗСК 70-13 | полка | |
| 12 | МЗК 70-04.24 | транспортер скребковый | |
| 13 | ЗСК 70-01.24 | транспортер скребковый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
