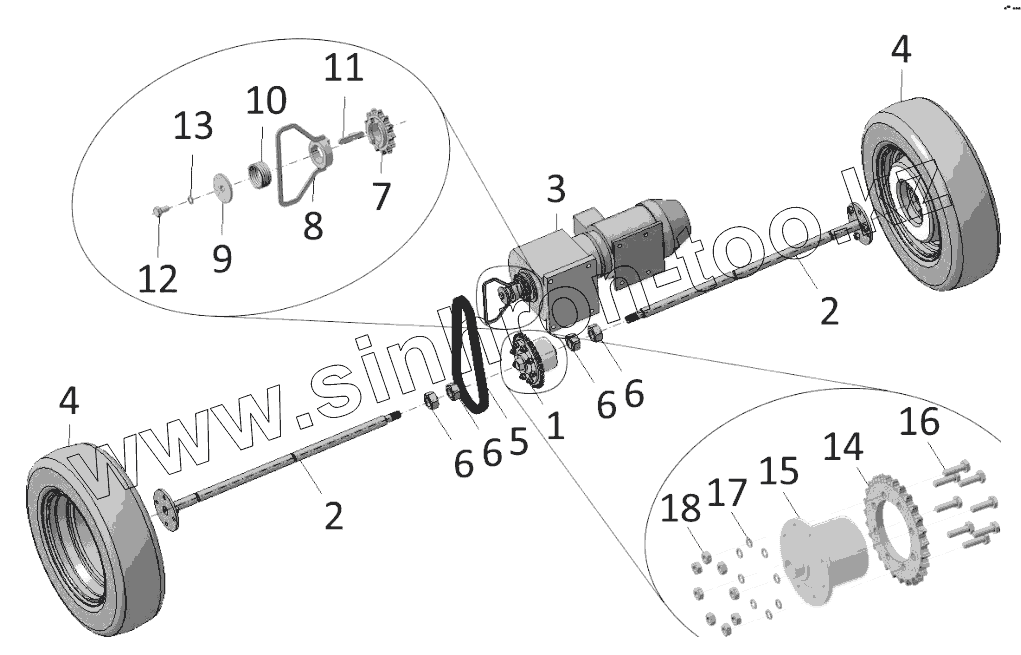

Каталог запасных частей к технике: Машстройхолдинг ЗСК-70. Механизм хода А 100-02.03.00
1
2
2
3
4
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А 100-02.03.01.00 | дифференциал | |
| 2 | ЗСК 70-02.03.02.00 | полуось | |
| 3 | ЗСК 70-02.03.06.00 | мотор-редуктор | |
| 4 | колесо R16 | колесо | |
| 5 | цепь ПР-19,05 | Цепь | |
| 6 | гайка М30x2-6H | гайка | |
| 7 | А 100-02.03.06.01 | звездочка | |
| 8 | А 100-02.03.06.02 | полумуфта | |
| 9 | А 100-02.03.06.04 | шайба | |
| 10 | А 100-02.03.06.05 | пружина | |
| 11 | А 100-02.03.06.06 | шпонка | |
| 12 | Болт М10-6gx20 | Болт | |
| 13 | Шайба 10Л | Шайба | |
| 14 | А 100-02.03.01.01 | звездочка | |
| 15 | 006 | дифференциал | |
| 16 | болт М10-6gx35 | болт | |
| 17 | шайба 10Л | шайба | |
| 18 | гайка М10-6H | гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
