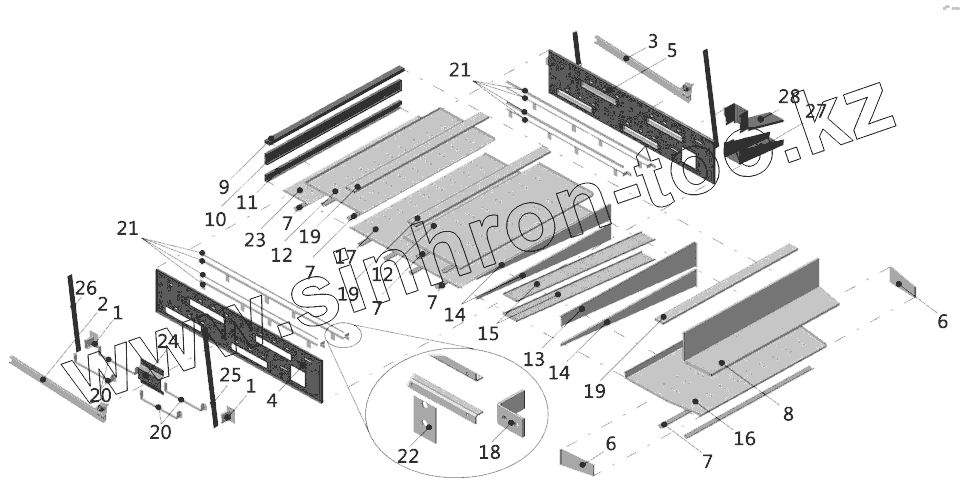

Каталог запасных частей к технике: Машстройхолдинг ЗСК-70. Каркас ЗСК 70-05.03.00
1
1
2
3
4
5
6
6
7
7
7
7
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
19
19
20
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗСК 0-05.03.01.00 | кронштейн | |
| 2 | ЗСК 70-05.03.02.00 | Шатун | |
| 3 | ЗСК 70-05.03.02.00-01 | Шатун | |
| 4 | ЗСК 70-05.03.11 | Боковина | |
| 5 | ЗСК 70-05.03.11-01 | Боковина | |
| 6 | ЗСК 70-05.03.12 | Стенка | |
| 7 | ЗСК 70-05.03.13 | Ребро | |
| 8 | ЗСК 70-05.03.14 | Стенка | |
| 9 | ЗСК 70-05.03.15 | Стенка | |
| 10 | ЗСК 70-05.03.16 | Стенка | |
| 11 | ЗСК 70-05.03.17 | Стенка | |
| 12 | ЗСК 70-05.03.19 | Поддон | |
| 13 | ЗСК 70-05.03.20 | Стенка | |
| 14 | ЗСК 70-05.03.21 | Стенка | |
| 15 | ЗСК 70-05.03.22 | Поддон | |
| 16 | ЗСК 70-05.03.23 | Поддон | |
| 17 | ЗСК 70-05.03.24 | Поддон | |
| 18 | ЗСК 70-05.03.26 | Упор | |
| 19 | ЗСК 70-05.03.27 | Стяжка | |
| 20 | ЗСК 70-05.03.28 | Опора | |
| 21 | ЗСК 70-05.03.29 | Направляющая | |
| 22 | ЗСК 70-05.03.30 | Накладка | |
| 23 | ЗСК 70-05.03.31 | Поддон | |
| 24 | ЗСК 70-05.03.32 | Кронштейн | |
| 25 | ЗСК 70-05.03.37 | Подвес | |
| 26 | ЗСК 70-05.03.37-01 | Подвес | |
| 27 | ЗСК 70-05,03,41 | Короб | |
| 28 | ЗСК 70-05,03,42 | Короб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
