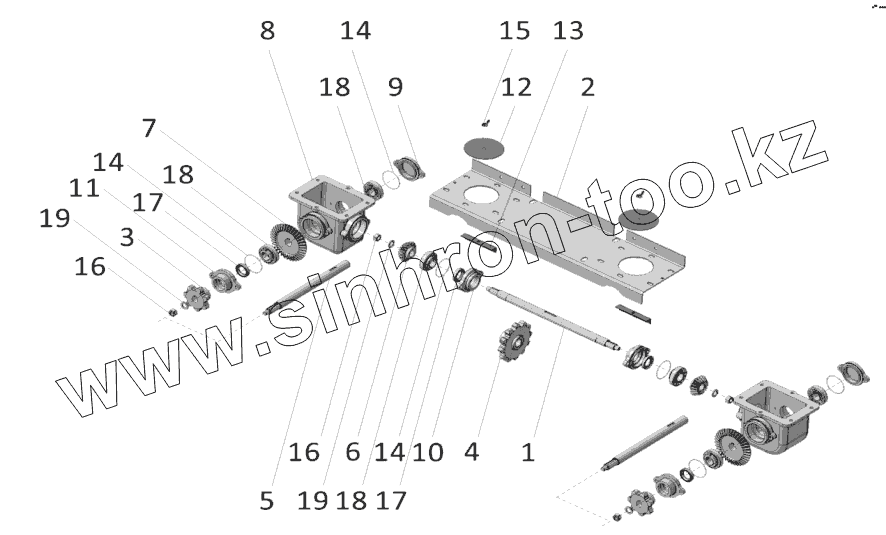

Каталог запасных частей к технике: Машстройхолдинг ЗСК-70. Блок редукторов А 100-03.00
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
17
17
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А 100-03.13 | вал | |
| 2 | А 100-03.11 | плита | |
| 3 | А 100-03.12 | звездочка | |
| 4 | А 100-03.01.00 | звездочка | |
| 5 | А 100-03.14 | вал | |
| 6 | А 100-03.21 | шестерня коническая | |
| 7 | А 100-03.21-01 | шестерня коническая | |
| 8 | А 100-03.22 | корпус редуктора | |
| 9 | А 100-03.23 | крышка | |
| 10 | А 100-03.23-01 | крышка | |
| 11 | А 100-03.23-02 | крышка | |
| 12 | А 100-03.24 | крышка | |
| 13 | А 100-03.25 | перемычка | |
| 14 | А 100-03.26 | кольцо | |
| 15 | гайка М8-5H6H | гайка | |
| 16 | гайка М16-6H | гайка | |
| 17 | Манжета 30x52-1 | Манжета | |
| 18 | 11206 | подшипник | |
| 19 | шайба C.16.37 | шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
