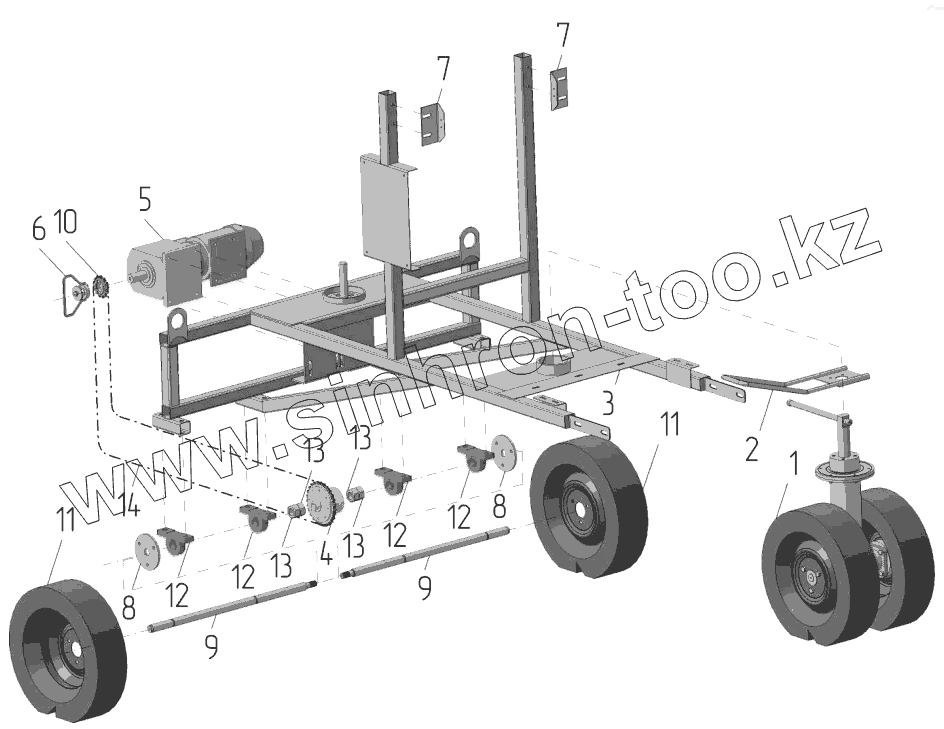

Каталог запасных частей к технике: Машстройхолдинг А-150. Рама опорная 150-02.00
1
2
3
4
5
6
7
7
8
8
9
9
10
11
11
12
12
12
12
13
13
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 150-02.01.03.00 | Колесо | |
| 2 | 150-02.01.04.00 | Ручка-колесо | |
| 3 | 150-02.02.00 | Рама сварная | |
| 4 | 150-02.03.01.01.00 | Дифференциал | |
| 5 | 150-02.03.01.06.00 | Мотор-редуктор | |
| 6 | 150-02.03.01.06.03.00 | Ручка | |
| 7 | 100-02.11 | Уголок | |
| 8 | 150-02.03.01.02.01 | Фланец | |
| 9 | 150-02.03.01.02.02 | Полуось | |
| 10 | 150-02.03.01.06.01.01 | Звездочка | |
| 11 | Колесо R12 521х140х80х239 | Колесо | |
| 12 | Подшипник UCP206 | Подшипник | |
| 13 | Гайка М30x2-6H | Гайка | |
| 14 | Цепь ПР – 19.05 | Цепь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
