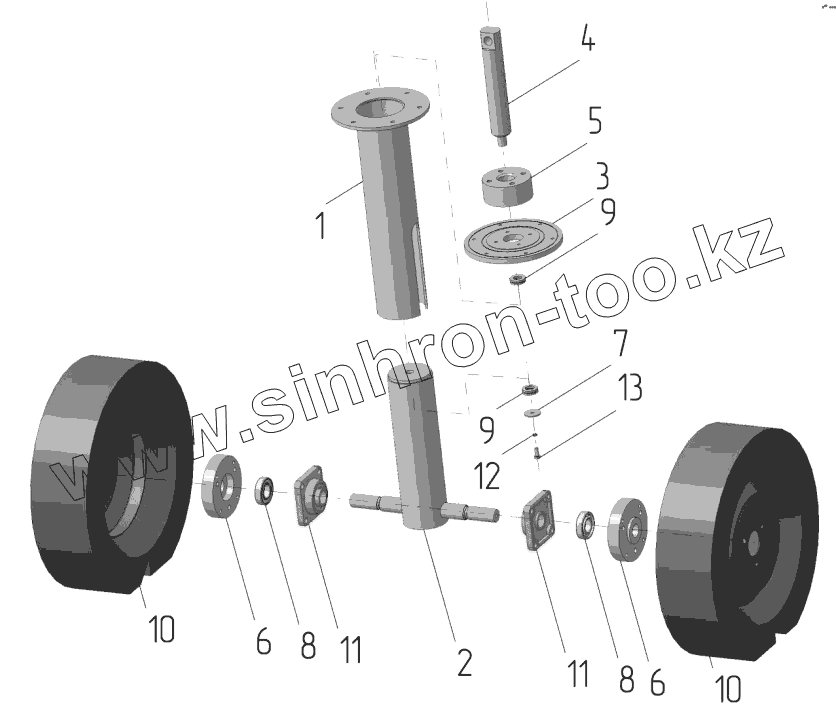

Каталог запасных частей к технике: Машстройхолдинг А-150. Колесо 150-02.01.03.00
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 150-02.01.03.01.00 | Труба | |
| 2 | 150-02.01.03.02.00 | Труба | |
| 3 | 150-02.01.03.05 | Фланец | |
| 4 | 150-02.01.03.07 | Винт | |
| 5 | 150-02.01.03.08 | Втулка | |
| 6 | 150-02.01.03.09 | Втулка | |
| 7 | 150-02.01.03.10 | Шайба | |
| 8 | Подшипник 60206 | Подшипник | |
| 9 | Подшипник 8104Н | Подшипник | |
| 10 | Колесо R12 521х140х80х239 | Колесо | |
| 11 | UCF206C | Подшипник | |
| 12 | Шайба 8Л | Шайба | |
| 13 | Болт М8-6gx20 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
