Каталог запасных частей к технике: Машстройхолдинг А-100Р. Редуктор 100.02.03.01.00
1
2
3
4
5
6
7
7
7
7
8
9
10
10
11
12
13
13
13
13
14
14
14
14
15
16

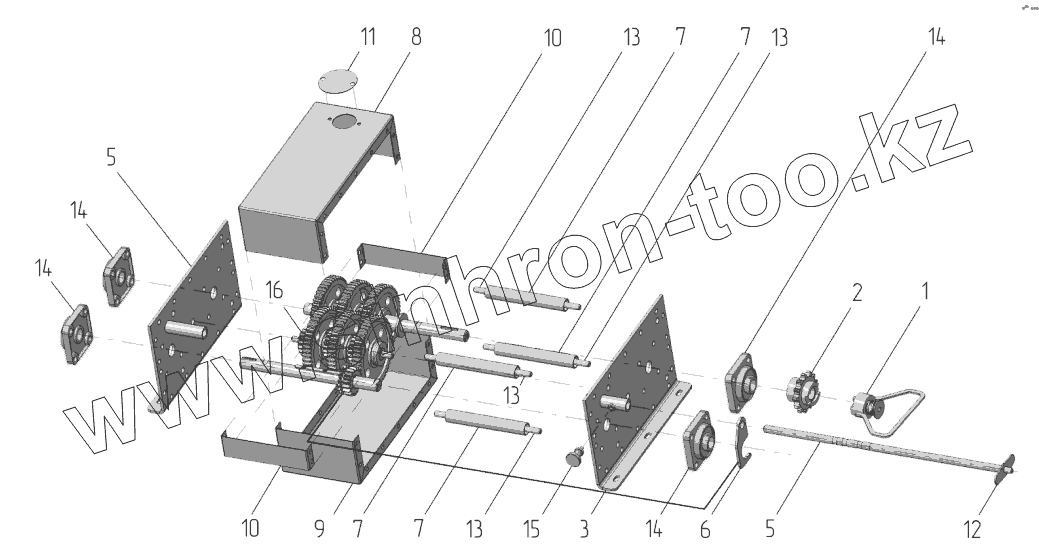

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-02.03.14.00 | Ручка | |
| 2 | 100-02.03.11 | Звездочка | |
| 3 | 100-02.03.01.02.00-01 | Боковина | |
| 4 | 100-02.03.01.02.00-02 | Боковина | |
| 5 | 100-02.03.01.03.01 | Вал | |
| 6 | 100-02.03.01.03.02 | Вилка | |
| 7 | 18 | Труба | |
| 8 | 19 | Кожух | |
| 9 | 19-1 | Кожух | |
| 10 | 22 | Распорка | |
| 11 | 27 | Крышка | |
| 12 | 28 | Ручка | |
| 13 | М12-6gx240 | Шпилька | |
| 14 | UCF205C | Подшипник | |
| 15 | 7002-2285 | Винт | |
| 16 | Трансмиссия | Трансмиссия |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
