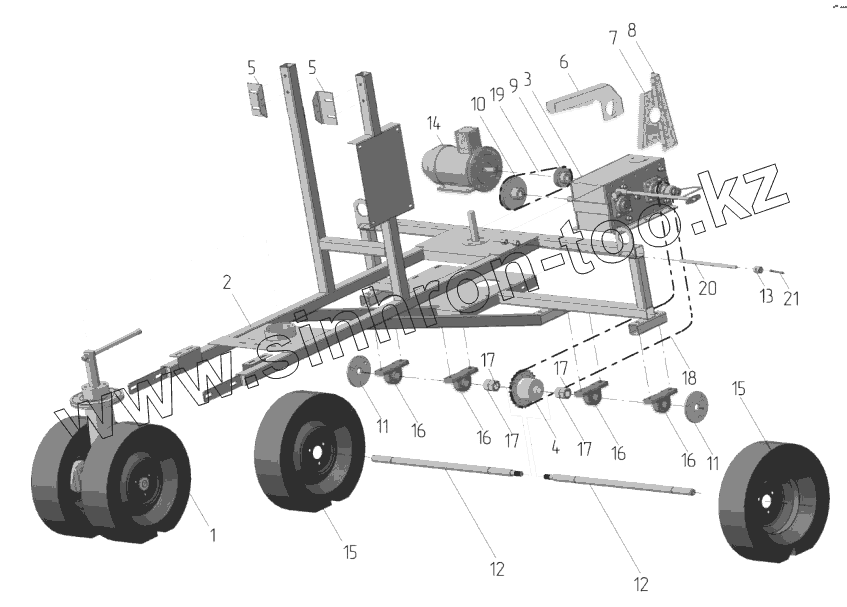

Каталог запасных частей к технике: Машстройхолдинг А-100Р. Рама опорная 100-02.00
1
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
16
16
16
17
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-02.01.00 | Колесо | |
| 2 | 100-02.02.00 | Рама сварная | |
| 3 | 100-02.03.01.00 | Редуктор | |
| 4 | 100-02.03.02.00 | Дифференциал | |
| 5 | 100-02.11 | Уголок | |
| 6 | 100-02.12 | Кожух | |
| 7 | 100-02.13 | Кожух | |
| 8 | 100-02.14 | Кожух | |
| 9 | 100-02.03.12 | Шкив ведущий | |
| 10 | 100-02.03.13 | Шкив ведомый | |
| 11 | 100-02.03.03.11 | Фланец | |
| 12 | 100-02.03.03.12 | Полуось | |
| 13 | 100-07.03.20 | Оголовок | |
| 14 | Электродвигатель АИС90L6 | Электродвигатель | |
| 15 | Колесо R12 521х140х80х239 | Колесо | |
| 16 | Подшипник UCP206 | Подшипник | |
| 17 | Гайка М30x2-6H | Гайка | |
| 18 | Цепь ПР – 19.05 | Цепь | |
| 19 | Ремень клиновой А-950 | Ремень клиново | |
| 20 | Шпилька М14-6gx300 | Шпилька | |
| 21 | Рукоятка 7061-0321 | Рукоятка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
