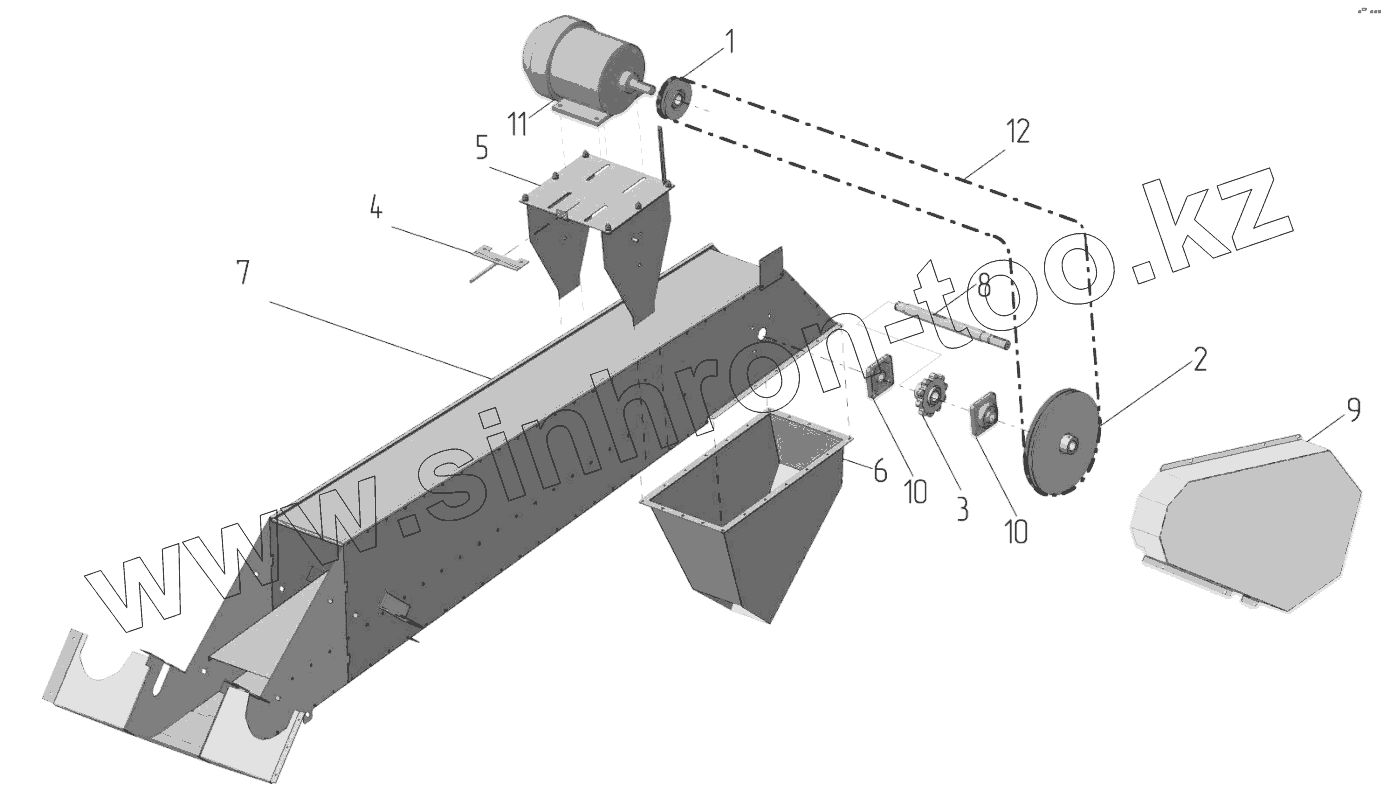

Каталог запасных частей к технике: Машстройхолдинг А-100Р. Короб транспортера 100-01.00
1
2
3
4
5
6
7
8
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-01.01.00 | Шкив | |
| 2 | 100-01.02.00 | Шкив | |
| 3 | 100-01.03.00 | Звездочка | |
| 4 | 100-01.04.00 | Вилка | |
| 5 | 100-01.05.00 | Опора электродвигателя | |
| 6 | 100-01.06.00 | Лоток выгрузной | |
| 7 | 100-01.07.00 | Короб | |
| 8 | 100-01.11 | Вал | |
| 9 | 100-01.12 | Кожух | |
| 10 | UCF206C | Подшипник | |
| 11 | АИР112МВ6 | Электродвигатель | |
| 12 | Ремень | Ремень кордшнуровой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
