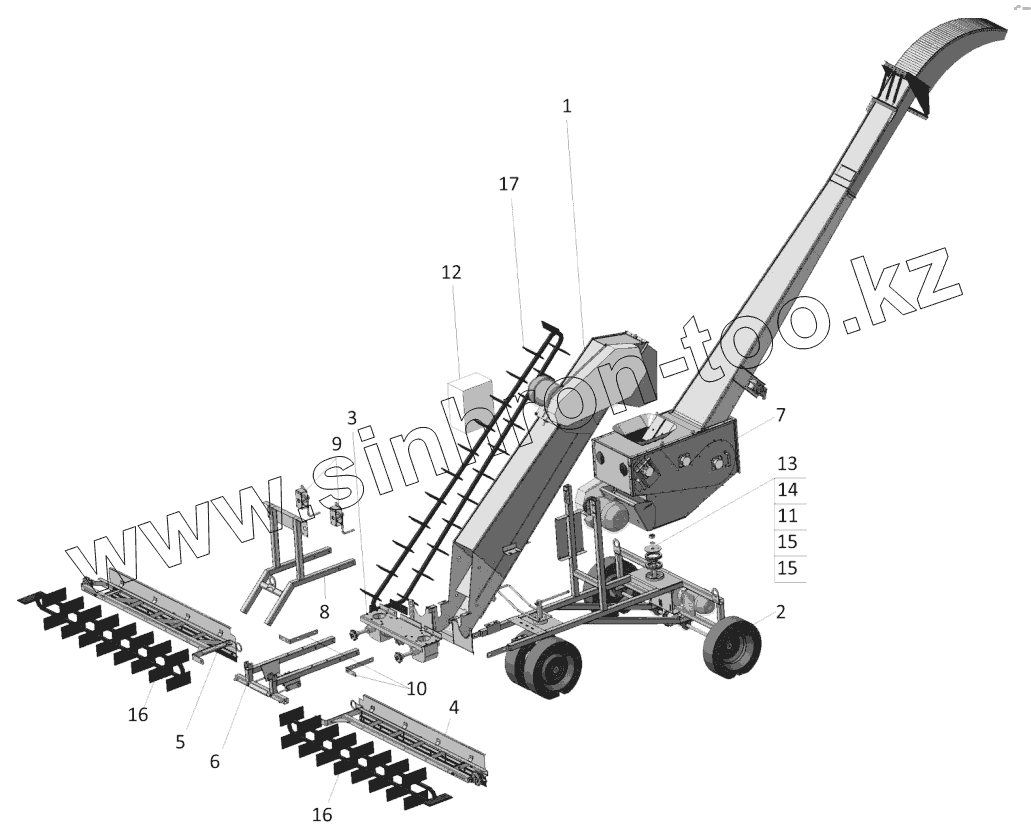

Каталог запасных частей к технике: Машстройхолдинг А-100. Общий вид 100-00.00
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-01.00 | Короб транспортера | |
| 2 | 100-02.00 | Рама опорная | |
| 3 | 100-03.00 | Блок редукторов | |
| 4 | 100-04.00 | Питатель прав | |
| 5 | 100-05.00 | Питатель лев | |
| 6 | 100-06.00 | Рама передняя | |
| 7 | 100-07.00 | Триммер поворотный | |
| 8 | 100-08.00 | Раскос | |
| 9 | 100-09.00 | Лебедка | |
| 10 | 100-11 | Накладка | |
| 11 | 100-12 | Шайба | |
| 12 | А-100Р | Пульт управления | |
| 13 | Гайка М30-6H | Гайка | |
| 14 | Шайба Н.30.37 | Шайба | |
| 15 | 8122Н | Подшипник | |
| 16 | ПРД- 38-4000 | Транспортер скребковый | |
| 17 | ПРД- 38 | Транспортер скребковый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
