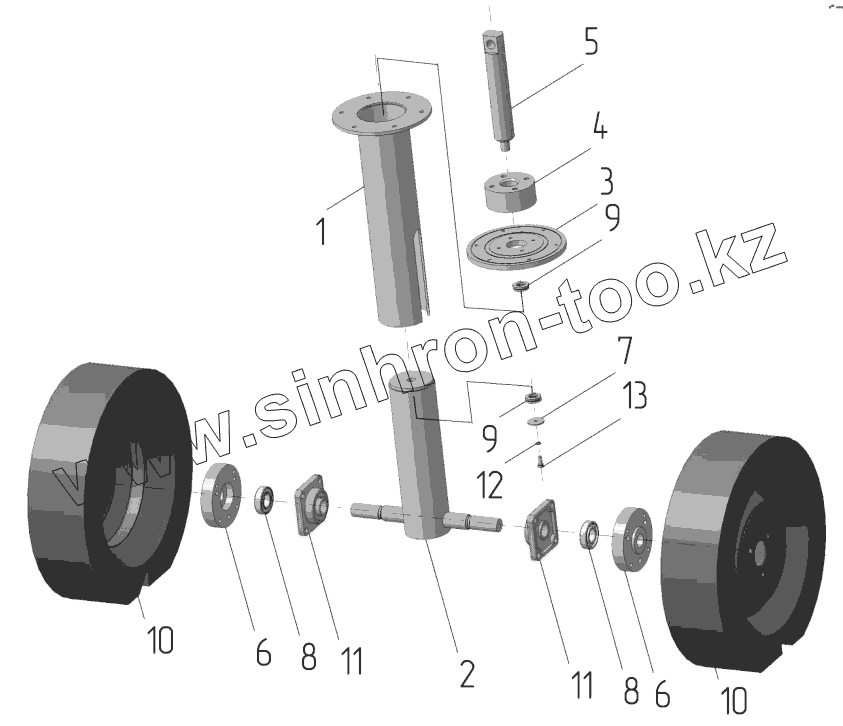

Каталог запасных частей к технике: Машстройхолдинг А-100. Колесо 100-02.01.00
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-02.01.11.00 | Труба | |
| 2 | 100-02.01.13.00 | Труба | |
| 3 | 100-02.01.15 | Фланец | |
| 4 | 100-02.01.16 | Втулка | |
| 5 | 100-02.01.18 | Винт | |
| 6 | 100-02.01.19 | Втулка | |
| 7 | 100-02.01.20 | Шайба | |
| 8 | Подшипник 60206 | Подшипник | |
| 9 | Подшипник 8104Н | Подшипник | |
| 10 | Колесо R12 521х140х80х239 | Колесо | |
| 11 | Подшипник UCF206C | Подшипник | |
| 12 | Шайба 8Л | Шайба | |
| 13 | Болт М8-6gx20 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
