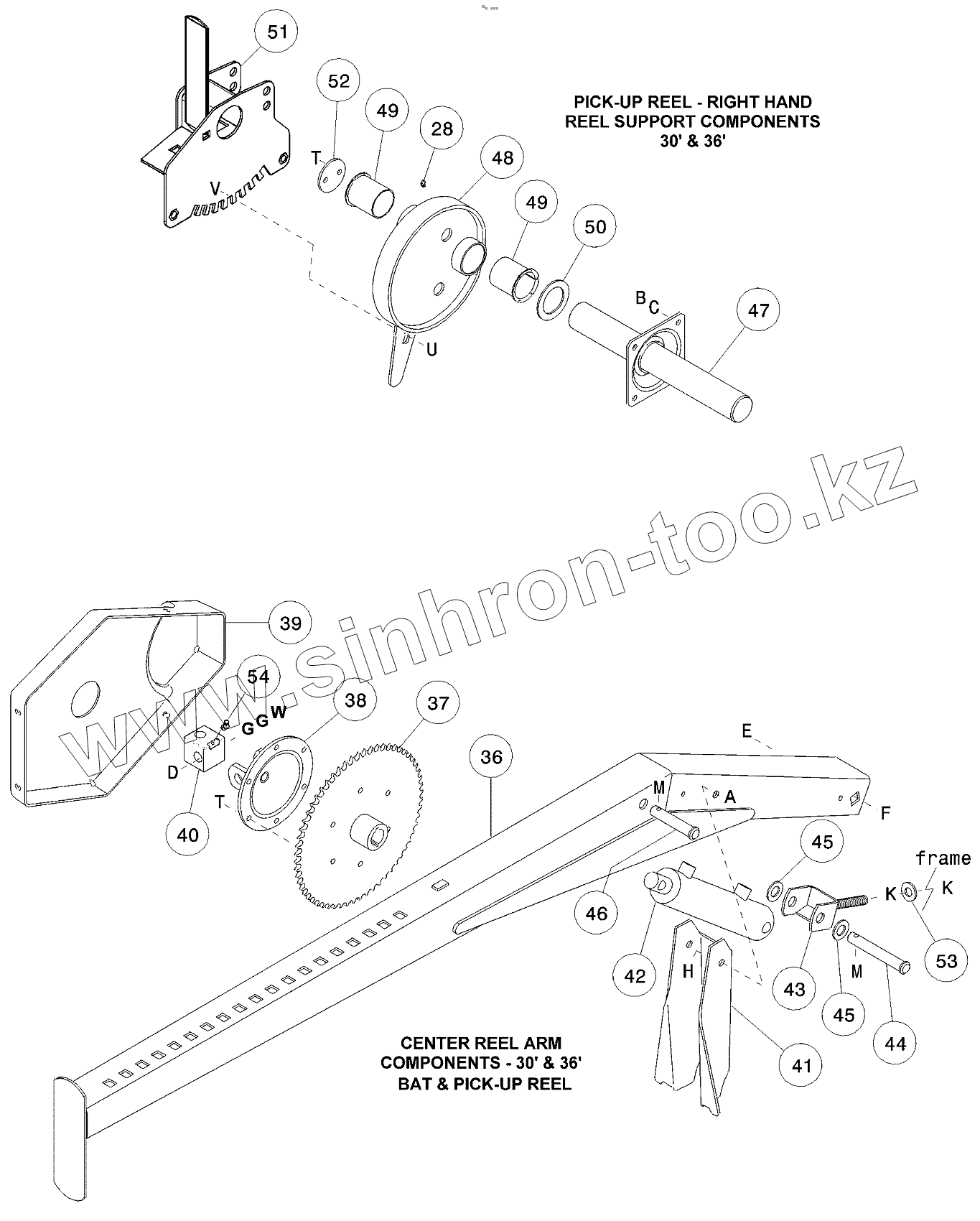

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. SPLIT REEL SPECIAL COMPONENTS
28
36
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
48
49
49
50
51
51
52
53
54
A
B
C
D
E
F
G
G
H
K
K
M
M
T
T
U
V
W
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 28 | 18671 | FITTING- LUBE 1/4-28 UNF | |
| 36 | 103578 | Arm | |
| 36 | 113464 | Arm | |
| 37 | 103285 | Sprocket | |
| 38 | 103264 | Hub | |
| 39 | 103595 | Shield | |
| 40 | 137035 | Block | |
| 41 | 113270 | Support | |
| 42 | REF | PUMP – triple gear | |
| 43 | 37830 | Clevis | |
| 44 | 103579 | Pin | |
| 45 | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| 46 | 103580 | PIN | |
| 46 | 18629 | Pin | |
| 47 | 103322 | Shaft | |
| 48 | 103319 | Cam | |
| 48 | 113323 | Cam | |
| 49 | 35694 | ВТУЛКА | |
| 50 | 27160 | Washer | |
| 51 | 103339 | Support | |
| 51 | 158017 | Support | |
| 52 | 103340 | Washer | |
| 53 | 30441 | WASHER - HARDENED | |
| 54 | 21301 | ФИТИНГ | |
| A | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| B | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| C | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| D | 137036 | БОЛТ | |
| E | 102636 | NUT - HEX DT 750-10UNC | |
| F | 113426 | Bolt | |
| G | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| H | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| K | 18592 | NUT | |
| M | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| T | 101898 | ВИНТ | |
| U | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| V | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| W | 18689 | NUT - HEX LOCK DT 750-10UNC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
