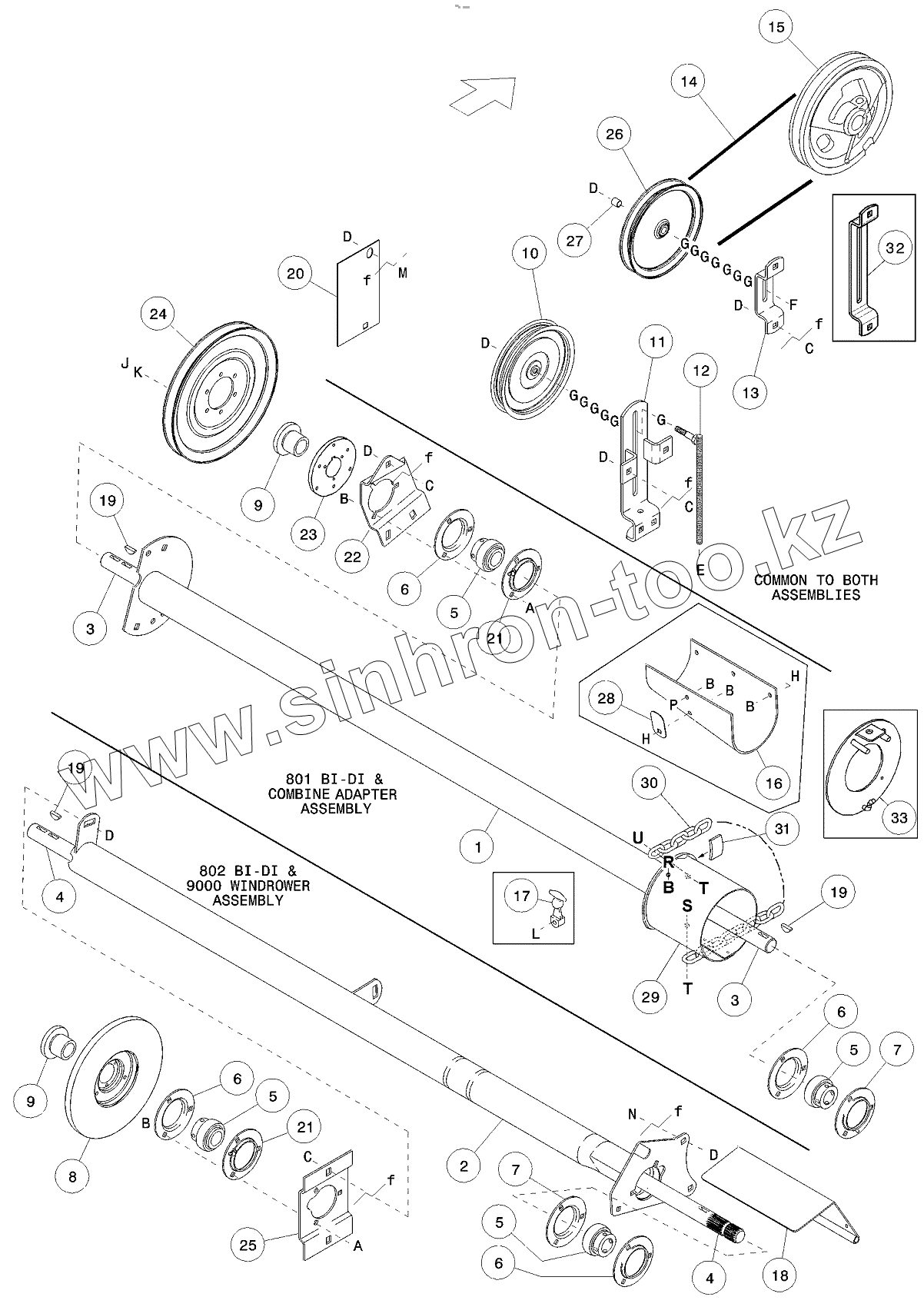

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. SINGLE SICKLE DRIVE SHAFT
1
1
1
1
1
1
1
1
1
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
19
19
20
21
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
A
A
B
B
B
B
B
B
C
C
C
C
D
D
D
D
D
D
D
D
E
F
G
G
G
G
G
G
G
G
G
G
G
G
G
H
H
J
K
L
M
N
P
R
S
T
T
U
~f
~f
~f
~f
~f
~f
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 102359 | Support | |
| 1 | 103311 | Support | |
| 1 | 113871 | Support | |
| 1 | 102360 | Support | |
| 1 | 103312 | Support | |
| 1 | 113872 | Support | |
| 1 | 103313 | Support | |
| 1 | 113873 | Support | |
| 1 | 103314 | Support | |
| 1 | 113874 | Support | |
| 2 | 102285 | Support | |
| 2 | 102286 | Support | |
| 2 | 102287 | Support | |
| 2 | 102288 | Support | |
| 3 | 100051 | Shaft | |
| 3 | 101047 | Shaft | |
| 3 | 102351 | Shaft | |
| 3 | 102352 | Shaft | |
| 4 | 102298 | Shaft | |
| 4 | 102299 | Shaft | |
| 4 | 102300 | Shaft | |
| 4 | 102301 | Shaft | |
| 5 | 21936 | BEARING-BALL SPH OD CW LC 1 3/8 IN BORE | |
| 6 | 30602 | Flange | |
| 7 | 30603 | Flange | |
| 8 | 100039 | Pulley | |
| 9 | 115074 | BUSHING | |
| 10 | 21862 | Pulley | |
| 11 | 100730 | Bracket | |
| 12 | 100737 | Rod | |
| 13 | 100905 | Bracket | |
| 14 | 114006 | Belt | |
| 15 | REF | PUMP – triple gear | |
| 16 | 101794 | Shield | |
| 16 | 103554 | Shield | |
| 17 | 38894 | Latch | |
| 18 | 100897 | Shield | |
| 19 | 11142 | Key | |
| 20 | 102283 | Plate | |
| 21 | 21938 | Flange | |
| 22 | 102052 | Support | |
| 23 | 102350 | Hub | |
| 24 | 100050 | Pulley | |
| 24 | 100042 | Pulley | |
| 24 | 102836 | Pulley | |
| 25 | 103403 | Support | |
| 26 | 21794 | Pulley | |
| 27 | 103348 | Bushing | |
| 28 | 103552 | Plate | |
| 29 | 113797 | Shield | |
| 30 | 113804 | Chain | |
| 31 | 25059 | Seal | |
| 32 | 117014 | Bracket | |
| 33 | 117355 | Plate | |
| A | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| B | 30228 | Гайка | |
| C | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| E | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| F | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| G | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| H | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| J | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| K | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| L | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| M | 105069 | БОЛТ | |
| N | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| P | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| R | 30693 | БОЛТ | |
| S | 21572 | БОЛТ | |
| T | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| U | 21566 | BOLT - HEX HD 1/4 NC X 075 LG GR 5 ZP | |
| ~f | REF | PUMP – triple gear |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
