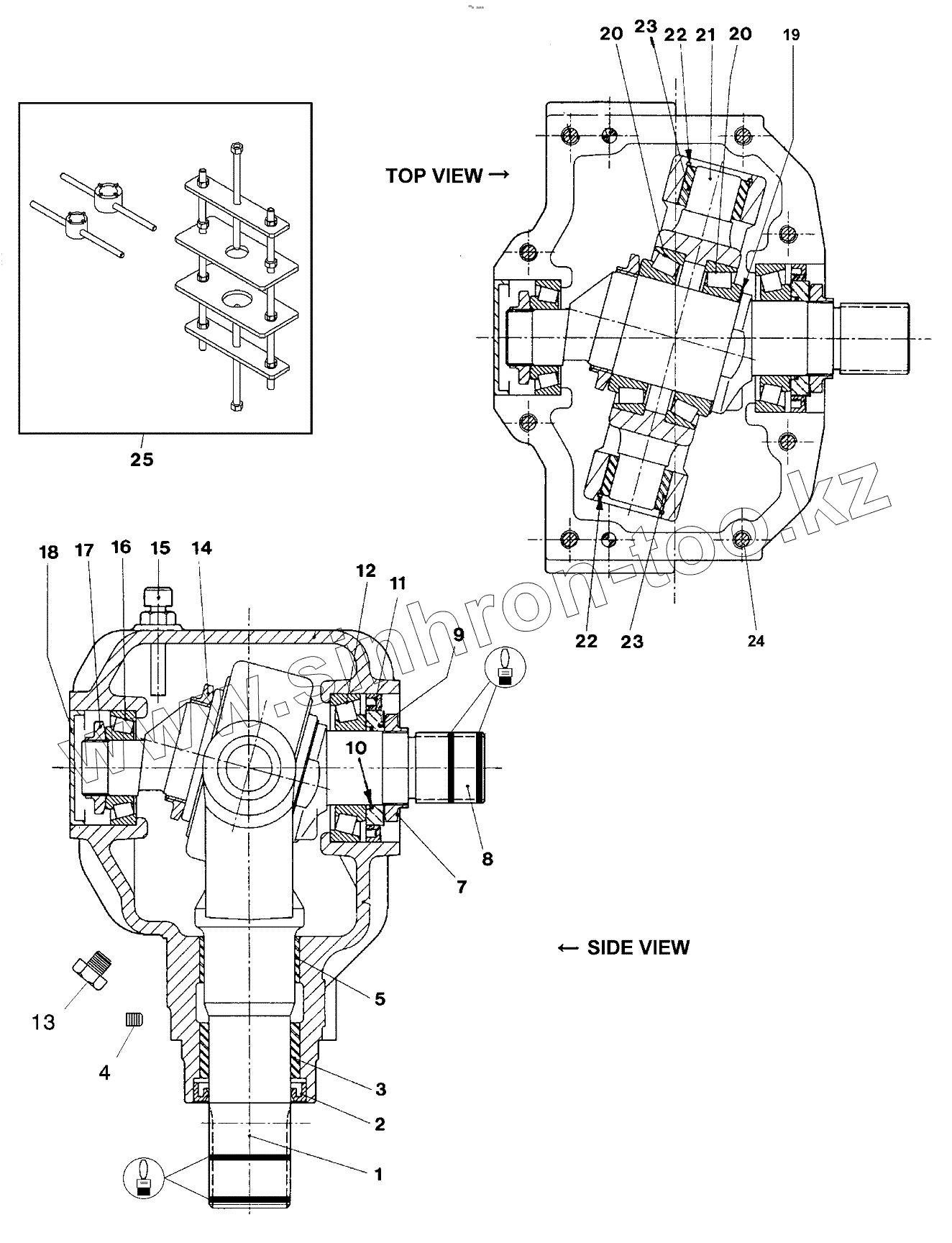

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. SICKLE DRIVE BOX

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

22

23

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
100532	100532		ПРИВОД
1	100706		ВИЛКА
2	100707		САЛЬНИК
3	100708		ВТУЛКА
4	103565		ЗАГЛУШКА
5	100726		ВТУЛКА
7	100709		ГАЙКА
8	100710		ВАЛ
9	102629		ПРОКЛАДКА
10	100712		O-КОЛЬЦО
11	102630		САЛЬНИК
12	100714		ПОДШИПНИК В СБОРЕ
13	103096		ЗАГЛУШКА
14	100715		ГАЙКА
15	100716		САПУН ЗАГЛУШКА
16	100717		ПОДШИПНИК В СБОРЕ
17	100718		ГАЙКА
18	100719		КРЫШКА
19	113152		ШАЙБА
20	100720		ПОДШИПНИК В СБОРЕ
21	100721		ОСЬ
22	100722		КОЛЬЦО
23	100723		ВТУЛКА
24	113153		БОЛТ
25	139003		КОМПЛЕКТ ключ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
