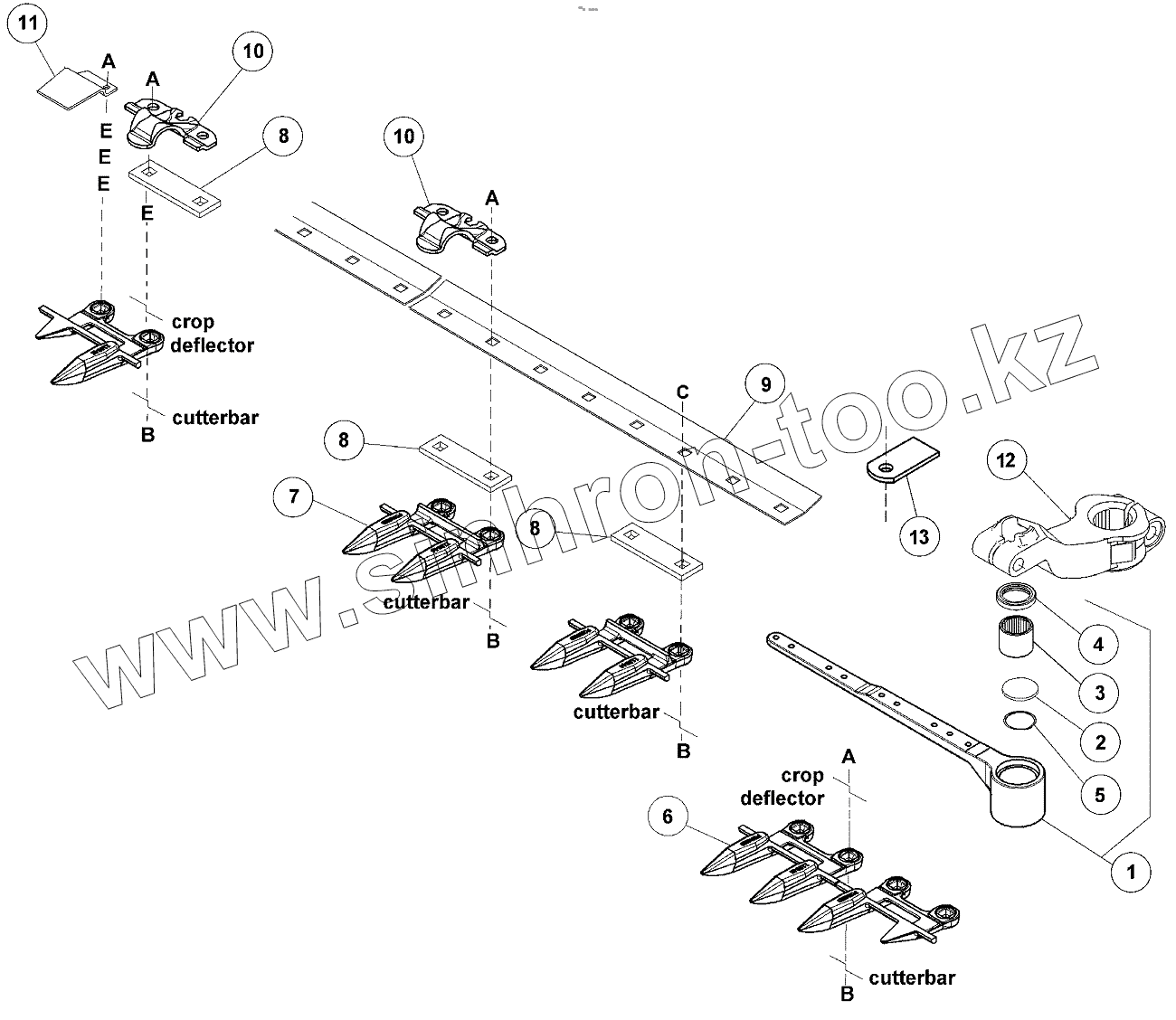

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. RAISED SICKLE SPECIAL COMPONENTS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

9

9

9

10

10

11

12

13

A

A

A

A

B

B

B

B

C

E

E

E

E

Позиция на иллюстрации	Заводской номер детали		Название детали
B2887	B2887		Raised sickle kit
B2888	B2888		Raised sickle kit
1	118115		Head assembly
2	113937		ЗАГЛУШКА
3	100500		ПОДШИПНИК
4	113222		САЛЬНИК
5	115670		O-КОЛЬЦО
6	REF		PUMP – triple gear
7	REF		PUMP – triple gear
8	113695		Bar
9	113985		Plate
9	113984		Plate
9	113986		Plate
9	113987		Plate
10	REF		PUMP – triple gear
11	REF		PUMP – triple gear
12	REF		PUMP – triple gear
13	118141		Retainer
A	30867		Bolt
B	18654		NUT-HEX 7/16 - 14 UNC GR 5 ZP
C	21468		БОЛТ
E	18688		WASHER - SAE FLAT 047 IN ID X 092 IN OD ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
