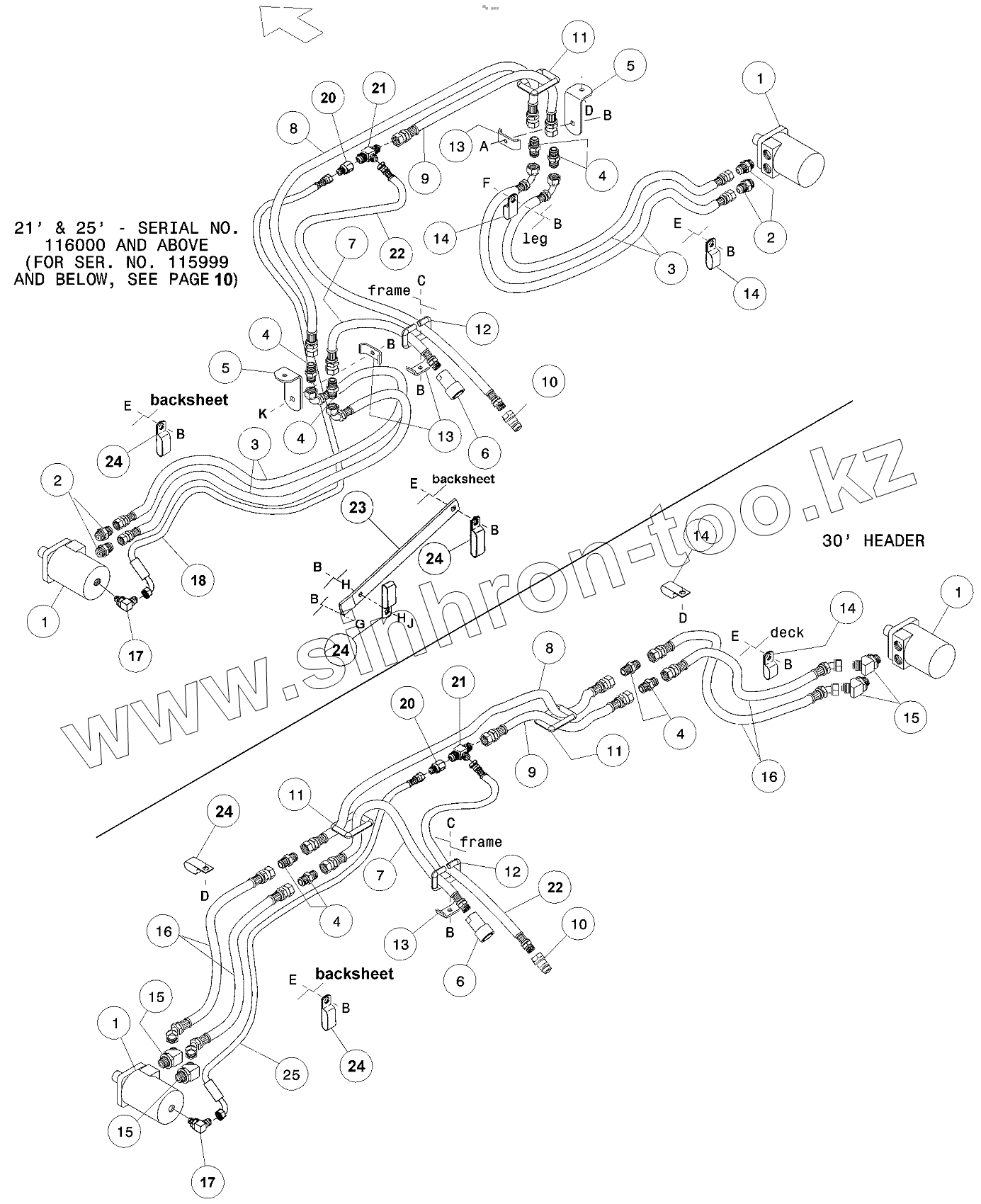

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. DRAPER DRIVE: MANUAL DECK SHIFT
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
4
4
4
4
4
5
5
6
6
6
6
6
6
7
7
8
8
9
9
9
9
10
10
11
11
11
12
12
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
17
17
17
17
17
17
18
18
20
20
21
21
22
22
23
24
24
24
24
24
25
A
B
B
B
B
B
B
B
B
B
B
B
B
C
C
D
D
D
E
E
E
E
E
F
G
H
H
J
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 49526 | Motor | |
| 1 | 114319 | Motor | |
| 1 | 2149 | Шпонка сегментная | |
| 1 | 123314 | Seal kit | |
| 2 | 30695 | FITTING - CONNECTOR HYD | |
| 2 | 44210 | O-КОЛЬЦО | |
| 3 | 103616 | Hose | |
| 3 | 103677 | Hose | |
| 4 | 30558 | Fitting | |
| 5 | 103654 | Angle | |
| 6 | 21857 | FITTING | |
| 6 | 50082 | O-RING | |
| 7 | 102455 | Hose | |
| 8 | 102437 | Hose | |
| 9 | 102439 | Hose | |
| 9 | 118086 | Hose | |
| 10 | 21855 | FITTING | |
| 11 | 113766 | Seal | |
| 12 | 113767 | Seal | |
| 13 | 32225 | HOLDER | |
| 14 | 103738 | ЗАЖИМ | |
| 15 | 50103 | ФИТИНГ | |
| 15 | 44210 | O-КОЛЬЦО | |
| 16 | 103334 | Hose | |
| 17 | 50104 | ФИТИНГ | |
| 17 | 50223 | O-КОЛЬЦО | |
| 18 | 118087 | Hose | |
| 18 | 118089 | Hose | |
| 20 | 118084 | Fitting | |
| 21 | 30551 | FITTING - TEE HYD | |
| 22 | 49225 | Hose | |
| 23 | 118246 | Bar | |
| 24 | 50022 | CLAMP - INSULATED 15/16 INCH | |
| 25 | 118090 | Hose | |
| A | 50197 | Болт | |
| B | 30228 | Гайка | |
| C | 30853 | Bolt | |
| D | 101898 | ВИНТ | |
| E | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| F | 21975 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP | |
| G | 21571 | Bolt | |
| H | 18598 | Шайба | |
| J | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| K | 21470 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
