Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. DRAPER DRIVE: MANUAL DECK SHIFT

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

3

3

4

4

4

5

5

5

5

5

6

7

7

7

8

9

9

10

10

10

10

10

10

11

11

11

11

11

11

12

12

12

12

13

13

13

13

14

15

16

A

B

B

B

B

C

C

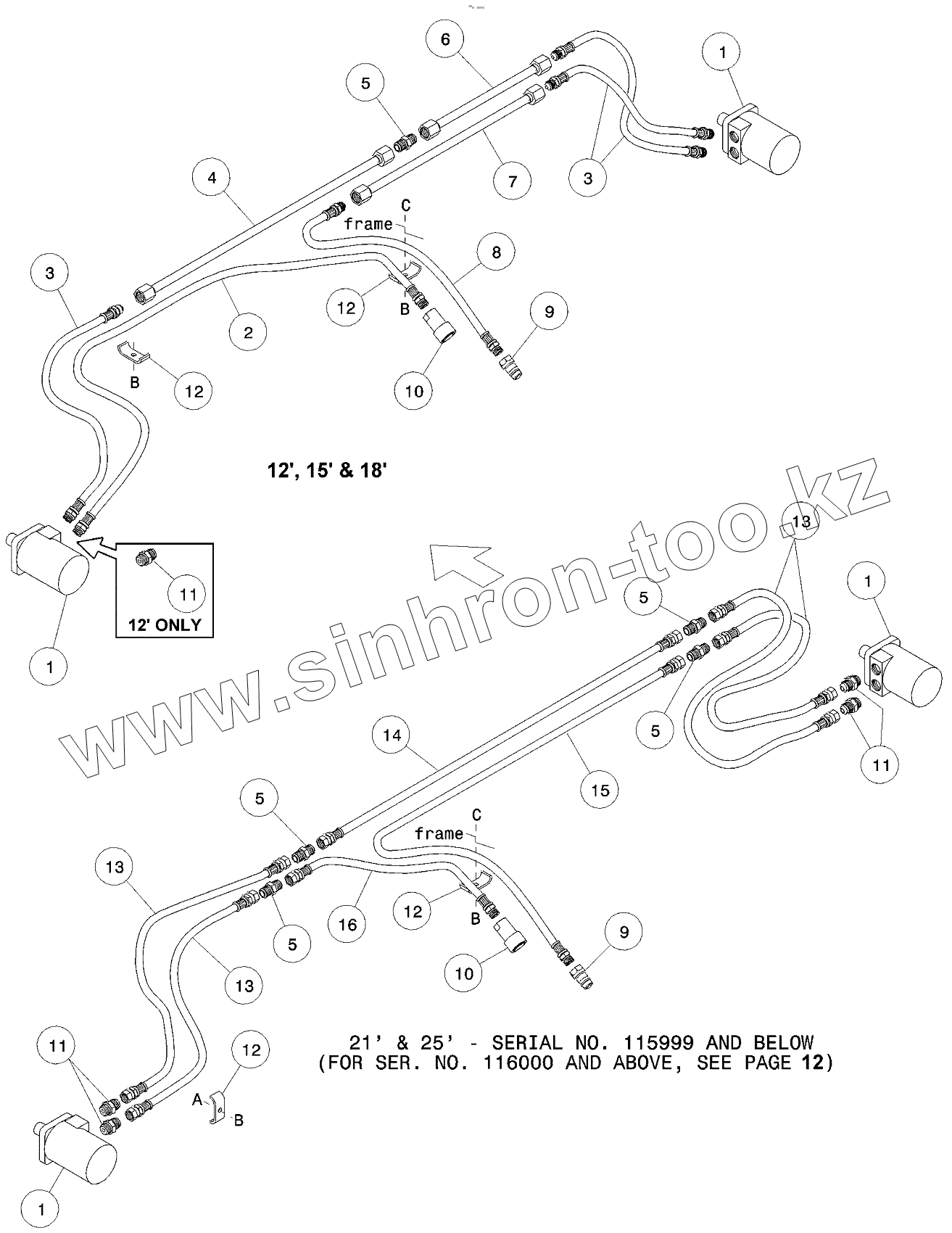

Позиция на иллюстрации	Заводской номер детали		Название детали
1	49526		Motor
1	114319		Motor
1	2149		Шпонка сегментная
1	123314		Seal kit
2	49225		Hose
2	43622		Hose
2	113769		Hose
3	102257		Hose
4	118274		Line
4	101119		Line
4	101036		Line
5	30558		Fitting
6	101120		Line
7	43671		Line
7	101122		Line
7	101036		Line
8	44191		Hose
9	21855		FITTING
10	21857		FITTING
10	50082		O-RING
11	30695		FITTING - CONNECTOR HYD
11	44210		O-КОЛЬЦО
12	32225		HOLDER
13	102442		Hose
13	102441		Hose
14	102437		Hose
15	102439		Hose
16	102455		Hose
A	19966		BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP
B	30228		Гайка
C	30853		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
