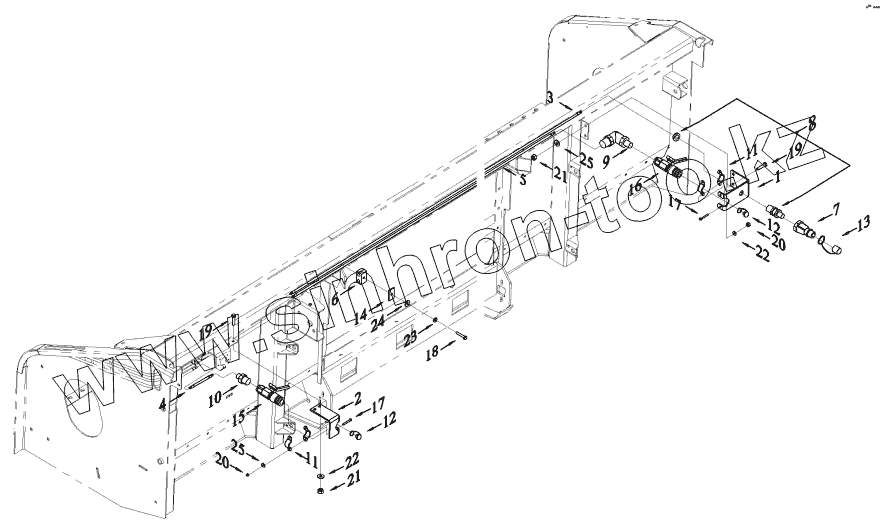

Каталог запасных частей к технике: MacDon-PW7. HEADER HYDRAULICS (JOHN DEERE 50 SERIES)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
19
19
20
20
21
21
22
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 182192 | BRACKET | |
| 2 | 182193 | BRACKET | |
| 3 | 182194 | HOSE | |
| 4 | 182195 | HOSE | |
| 5 | 182196 | HOSE | |
| 6 | 184209 | CLAMP | |
| 7 | 114142 | FITTING | |
| 8 | 184291 | FITTING | |
| 9 | 21801 | FITTING - ELBOW 90° HYD | |
| 10 | 184293 | FITTING | |
| 11 | 184294 | YOKE | |
| 12 | 184295 | DUST PLUG | |
| 13 | 21856 | DUST CAP | |
| 14 | 184303 | PLATE | |
| 15 | 184310 | COUPLER | |
| 16 | 184311 | COUPLER | |
| 17 | 184646 | BOLT | |
| 18 | 184655 | BOLT | |
| 19 | 184661 | БОЛТ | |
| 20 | 184685 | NUT | |
| 21 | 184692 | NUT | |
| 22 | 184705 | WASHER | |
| 23 | 30716 | WASHER - LOCK SPRING (M8) | |
| 24 | 184708 | WASHER | |
| 25 | 184711 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
