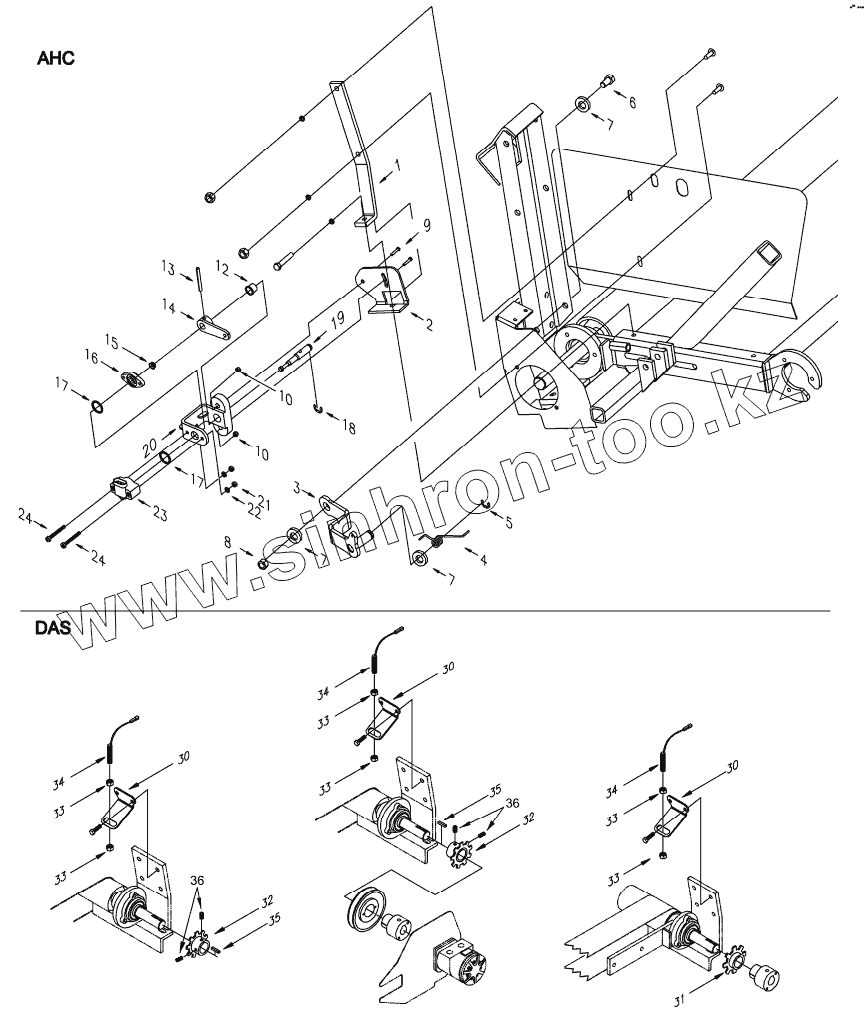

Каталог запасных частей к технике: MacDon-PW7. AUTOMATIC HEIGHT CONTROL - DIAL-A-SPEED
1
2
3
4
5
6
7
7
7
8
9
10
10
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
30
30
30
31
32
32
33
33
33
33
33
33
34
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180777 | 180777 | DAS JD 50/60 SER IV KIT | |
| 180778 | 180778 | DAS/AHC JD 50/60 SER IV KIT | |
| 1 | 180046 | BRACKET | |
| 2 | 180186 | BRACKET | |
| 3 | 180190 | ARM | |
| 4 | 180194 | SPRING | |
| 5 | 184625 | SNAP RING | |
| 6 | 184719 | PHIL PAN HD SCREW | |
| 7 | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| 8 | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| 9 | 21526 | БОЛТ | |
| 10 | 18690 | NUT-HEX LOCK DT 5/16-18 UNC ZP | |
| 12 | 184446 | GROMMET | |
| 13 | 184443 | SPRING PIN | |
| 14 | 184442 | ARM | |
| 15 | 184444 | SEAL | |
| 16 | 184448 | HOUSING | |
| 17 | 184445 | O-RING | |
| 18 | 184447 | SNAP RING 1/2 INTERNAL DIA | |
| 19 | 181517 | SHAFT | |
| 20 | 184451 | BRACKET | |
| 21 | 184682 | NUT | |
| 22 | 184701 | WASHER | |
| 23 | 158069 | CONTROL | |
| 24 | 184719 | PHIL PAN HD SCREW | |
| 30 | 180187 | MOUNT | |
| 31 | 180188 | TARGET | |
| 32 | 180091 | SPROCKET | |
| 33 | 7674 | NUT | |
| 34 | 184437 | SENSOR | |
| 35 | 1113 | KEY | |
| 36 | 20350 | SETSCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
